減速機・増速機・変速機・正逆切替

※下記、動力（ｋｗ）別機種一覧より外形図・仕様等をご確認いただけます。

～１．５ｋｗ	～２．２ｋｗ	～３．７ｋｗ	～７．５ｋｗ
～１１ｋｗ	～２０ｋｗ	～２２ｋｗ	～３０ｋｗ
～３７ｋｗ	～４５ｋｗ	～５５ｋｗ	～９０ｋｗ
～１４０ｋｗ	～1200ｋｗ	モーター付	正逆切替

動力～１１ｋｗ　　　※型式名称をクリックして外形図（PDF）をご確認下さい。

型式名称	仕　様
ＭＳＰ－３－１／４	動力3.5kw～11kw ２段変速機 ①1.000　②0.248
ＭＳ－９．５－２ＹＡ ※潤滑油冷却装置	動力9.5kw ２段変速機 ①約10/1　②約5.03/1 例）許容入力回転1000rpm 許容入力トルク900N・m 出力回転3000rpm 出力トルク約100N・m
ＭＳ－９．８－３３／１Ｄ 三共精機	動力9.8kw 油圧モーター ３３．４倍増速機 例）入力回転10rpm →出力回転約334rpm 入力トルク9331N・m 出力トルク約280.1N・m
ＭＳ－３００ＣＨ－１／１０	＊＊＊ １／９．７５減速機 動力11kw （入力回転1800～1500rpm時） 動力9.7kw （入力回転1200～1000rpm時） 谷口減速機 ３００ＣＨ型１／１０相当品
ＭＭＳ－１０－５／１	＊＊＊ ５．１倍増速機 例）動力：水車　発電機10ｋｗ用 入力回転250rpm →出力回転1276rpm 入力トルク約382N・m 出力トルク約74.8N・m
ＭＳ－１０－３／１ＢＳ	動力10kw ３倍増速機 例）入力回転2200rpm 出力回転約6600rpm 入力トルク約45N・m 出力トルク約15N・m
ＭＳ－１０－２	動力10kw ２段変速機 ①1.000　Ｎ　②0.5000 リミットスイッチ付 入出力同回転方向
ＭＳ－４１５　改作	動力5.5kw～11kw １／３減速機（実減速比1/2.9） 垂直取付（入力軸上） 例）入力回転1150rpm 出力軸トルク137N・m
ＭＳ－５０ＫＨ－１／５	動力11kw １／５減速機 谷口減速機５０ＫＨ型１／５相当品
ＭＳＭ－１１－１／６ モリマシナリー	動力11kw １／６減速機
ＭＳ－７５ＫＨ－１／１０	動力11kw １／９．８減速機 ※キー溝は旧JIS 例） 7.5kw 入力回転1200～1000rpm 11kw 入力回転1800～1500rpm 谷口減速機７５ＫＨ型１／１０
ＭＳ－１１－３／１Ｒ	動力11kw ３倍増速機 例）入力最高回転数7000rpm 入力トルク約15N・m
ＭＳ－１１－６ＨＭ	＊＊＊ ５．９５倍増速機 例）発電機出力11kw 発電機定格回転数1150rpm 発電機定格ﾄﾙｸ91.3N・m
ＭＳＨ－１１－２４．３－R・L 油面計・廃油口：左or右 北菱電興	＊＊＊ ２４．３倍増速機 例）発電機出力11kw 発電機定格回転数1150rpm 発電機定格ﾄﾙｸ91.3N・m
ＭＳ－１１－２Ｍ モリマシナリー	動力11kw ２段変速機 ①1/1.195　②1/2.462 例）入力回転1500/1800 入力トルク約70N・m
ＭＤ－５－３０ コベルコ科研	動力11kw ３０．２倍増速機 例）入力回転1750rpm →出力回転52850rpm ※ベアリングは 超高速アンギュラベアリング BNT205 歯車モジュール3 歯面切削仕上げのため騒音アリ

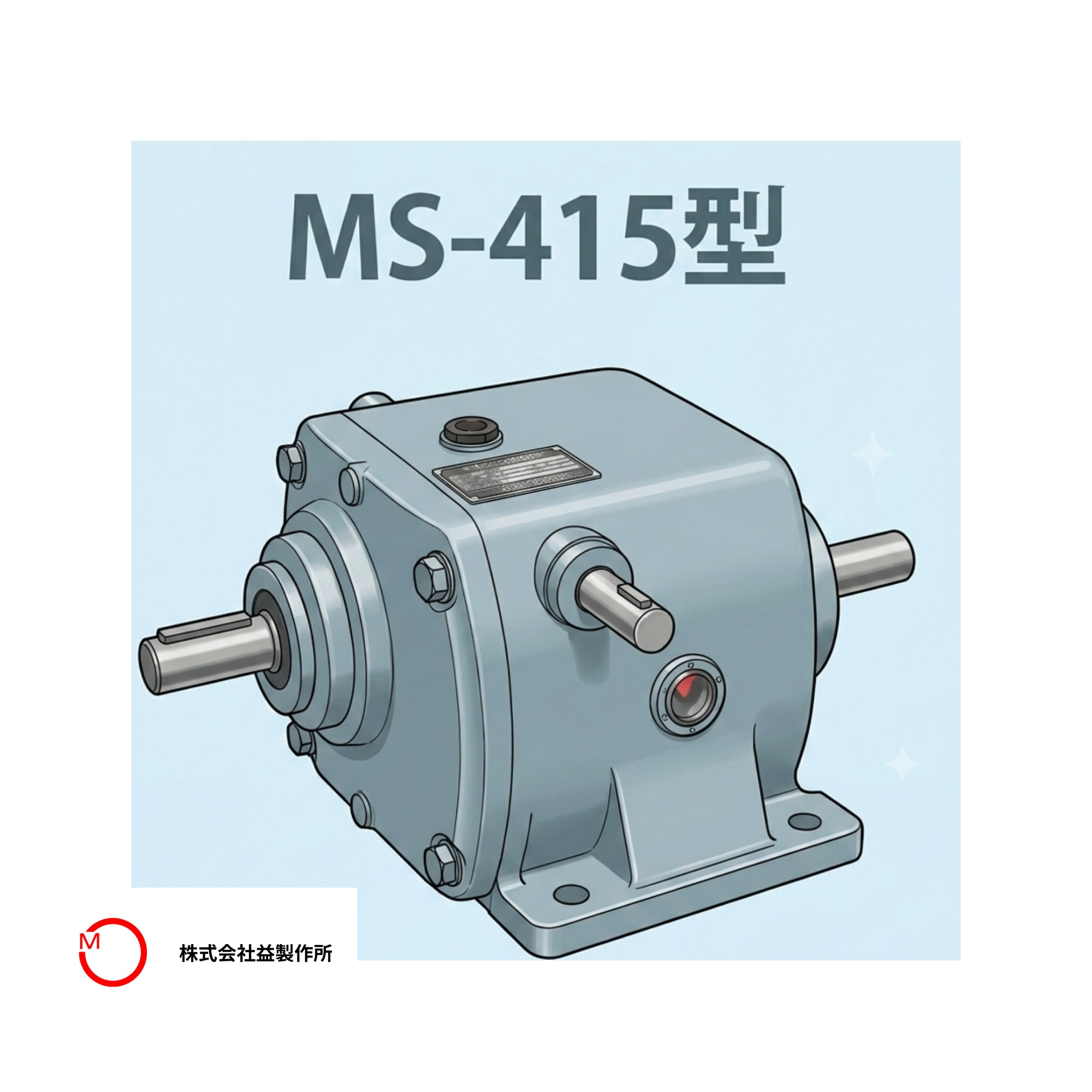

ＭＳ－４１５【標準】 入力軸Φ30・出力軸Φ35	動力11kw ４段変速 ①0.34　②0.53 ③0.83　④1.27 サン精機ＳＨＭ－１５－４型相当品
ＭＳ－４１５－Ｂ 堺精機工業所	動力11kw ３段変速機 ①0.333　②0.500　③1.000
ＭＳ－４１５Ｋ【標準】 強力型 入力軸Φ35・出力軸Φ40	動力11kw ４段変速機 ①0.339　②0.531 ③0.829　④1.273
ＭＳ－４１５Ｋ－Ｂ ツガミ	上記と同じ ※オイルゲージ鉄製
ＭＳ－４１５Ｋ－Ａ 玉木鐵工所 ヤマネ産機	動力11kw ４段変速機 ①0.364　②0.563 ③0.744　④0.974
ＭＳ－４１５ＫＣ－Ａ 入力側Ｖプーリー付 入力側Φ381×B×4 出力側Φ165.1×C×5 エヌエルシー	動力11kw ４段変速機　※多板クラッチ付 ①0.34　②0.53 ③0.83　④1.27 ※クラッチDS454TL カップリングUW-6-45
ＭＳ－９１５ＧＳ【標準】 Ｖプーリーなし 入力側Φ180×B×5 出力側Φ160×B×6	動力5kw～11kw ９段変速機 ①0.15　②0.18　③0.25 ④0.32　⑤0.40　⑥0.54 ⑦0.64　⑧0.80　⑨1.08
ＭＳ－９１５ＧＳ－Ａ Ｖプーリー付	上記と同じ 入力側Ｖプーリー付 Φ201×5V×3（200-5V-3） 出力側Ｖプーリー付 Φ113×5V×3（112-5V-3）
ＭＳ－９１５ＧＳＣ 入力側Ｖプーリー付 入力側Φ205×B×5 出力側Φ160×B×6	上記と同じ ※多板クラッチ付 ※クラッチDS454TL カップリングUW-6-45
ＭＳ－９１５ＧＳＣ－Ａ ウェッジプーリー付 鉱研工業	上記と同じ ※多板クラッチ付 ※クラッチDS454TL カップリングUW-6-45 入力側Ｖプーリー付 Φ201×5V×3（200-5V-3） 出力側Ｖプーリー付 Φ113×5V×3（112-5V-3）
ＭＳ－１５－ＯＭ	動力11kw ４段変速機 1-L：1/4.080 2-L：1/1.635 1-H：1/2.496 2-H：1/1 山合製作所ＯＭ－１５型相当品
ＭＳ－１５－ＬＡ	動力11kw ４段変速機 1-L：1/4.080 2-L：1/2.496 1-H：1/1.635 2-H：1/1 ※特殊入力軸・特殊出力軸 山合製作所 Ｌ（Ｒ）Ａ１５－Ｄ型相当品



お問い合わせ内容の記載事項

ご希望の仕様に合った機種を提案させて頂きますので、減速比・増速比、変速段数、動力・入力回転数、入力トルク・出力トル、取付寸法の制限などをメールで当社までお知らせ下さい。

増速機についての注意事項

増速機については、出力Ｍａｘ回転数は３０００ｒｐｍまでとなります。それ以上の回転数が必要な場合は要相談下さい。なお、増速機の場合は、必ず入力回転数をお知らせ下さい。

９．５ｋｗ～１１ｋｗ用

動力９．５ｋｗ～１１ｋｗ用の減速機・増速機・変速機となります。
上記型式の改作（変速比・軸径などの変更）依頼が御座いましたら、図面に希望数値を書き込んで当社にお問い合わせ下さい。
また、上記仕様以外にギヤボックスの製造依頼を希望される場合は、詳細仕様などをメールにてお送り下さい。

上記掲載以外の製品について

※上記型式以外にも多数の減速機・増速機・変速機が御座います。
　お客様が求められる仕様をお知らせいただければご希望に合った機種を選定させていただきますのでお気軽にご連絡下さい。

その他

他社製品の相当品

山合製作所・イズミ技研・大矢製作所・大都精機・谷口減速機・サン精機・富士変速機の製品の相当品については、出来るだけ減速比・変速比および寸法などを近い値に設計しておりますが、全く同じ製品では御座いませんので必ず当社の外形図をご確認下さい。
上記他社メーカーは、現在廃業または機種によって生産終了をされておりますので、今後のメンテナンスや買い替え（更新）などもお考えいただき、当社の相当品に更新されるお客様が多数おられます。
