減速機・増速機・変速機・正逆切替

※下記、動力（ｋｗ）別機種一覧より外形図・仕様等をご確認いただけます。

～１．５ｋｗ	～２．２ｋｗ	～３．７ｋｗ	～７．５ｋｗ
～１１ｋｗ	～２０ｋｗ	～２２ｋｗ	～３０ｋｗ
～３７ｋｗ	～４５ｋｗ	～５５ｋｗ	～９０ｋｗ
～１４０ｋｗ	～1200ｋｗ	モーター付	正逆切替

動力～５５ｋｗ　　　※型式名称をクリックして外形図（PDF）をご確認下さい。

型式名称	仕　様
ＭＳＴ－４７－１／１ 日立造船	動力47kw 1/1　入出力軸同方向回転
ＭＳＨ－４９－２．４９９	動力49kw ２．４９９倍増速機
ＭＫＮ－５０－２ ヒューズ	動力50kw 入力軸２本 ①１．０ リミットスイッチ付
ＭＫ－５５－３．０－２ＧＲ（Ｌ） 日下部電機	動力55kw 減速機
ＭＫ－５５－３．８－２ＧＲ（Ｌ） 日下部電機	動力55kw 減速機
ＭＳ－５５－１ＴＢＫ 国際計測器	動力55kw １／１等速機 ※購買品リスト分は支給 例）トルク350N・m 回転数1500rpm ギヤ許容トルク7000N・m
ＭＳ－５５－３ＴＢＫ ※潤滑油冷却装置 国際計測器	動力55kw サーボモーター1/5減速 ３段変速機 ①1.167　②1.516　③2.000 例）入力回転240rpm（Max300rpm） 入力トルク1750N・m
ＭＳ－５５－６ＴＣ Ｖプーリー付560-D-6	動力55kw ６段変速機 電磁クラッチ付 H：①0.473　②0.717　③1.056 L：①0.162　②0.254　③0.362 例）入力回転350rpm 伝達トルク1500N・m
ＭＳＫ－５５－１／３ＴＢＫ	動力55kw １／２．９６直交減速機 安全率２以上 例）トルク437N・m 1200rpm時 入力回転360～1200rpm →出力回転120～400rpm 出力トルク1312N・m 4001rpm時
ＭＳ－５５－１．８５７ＭＲ	動力55kw ベクトルINVモーター １／１．８５７減速機 例）入力回転1500rpm （Max1800rpm） 出力回転約807.7rpm （Max約969.2rpm） 最大入力トルク約350N・m 最大出力トルク約650N・m
ＭＳ－５５－１／３	動力55kw １／３減速機 例）入力回転1100～1780rpm 定格トルク295N・m
ＭＳＨ－５５－１／５	動力55kw １／５減速機 例）出力回転350rpm 出力トルク1000N・m 連続運転時間5min
ＭＳ－５００－ＣＨ	動力55kw １／９．７７８減速機 谷口減速機 ５００ＣＨ型型１／１０相当品
ＭＳ－５５－３／１Ｔ	動力55kw ３．０１倍増速機 例）入力回転3600rpm 出力回転約10850rpm
ＭＳ－５５－２／１Ｙ	動力55kw エンジン ２倍増速機 例）入力回転約1800rpm →出力回転約3600rpm 入力トルク約292N・m 出力トルク約146N・m
ＭＳＨ－５５－２．７７８ 北陸精機	動力55kw ２．７７８／１増速機 例）入力回転427.8rpm →出力回転1188rpm
ＭＳＨ－５５－２．８１Ｆ	動力55kw ２．８１０／１増速機 例）入力回転427rpm →出力回転1200rpm
ＭＳ－５５－３	動力55kw ベクトルINVモーター ３倍増速機　平行軸 例）定格回転1500rpm 定格トルク350N・m
ＭＳＴ－５５－３	上記と同じ 一直線上
ＭＳ－５５－３．５６ＳＳ	動力55kw INVモーター ３．５６倍増速機 例）入力回転1775rpm 出力回転6319rpm 定格トルク約280N・m 出力トルク約71.8N・m
ＭＳ－５５－６ＴＫ 東海テクノ	動力55kw ６倍増速機 例）定格回転1500rpm →出力回転9000rpm 定格トルク300N・m 出力トルク50N・m
ＭＳＨ－５５－７．３１	動力55kw ７．３１倍増速機 例）入力回転160rpm →出力回転1170rpm 入力トルク約3678N・m 出力トルク約496N・m
ＭＳＭ－５５－２	動力55kw ２段変速機 ①0.667　②1.0 例）入力トルク875N・m
ＭＳ－２５２－３ＴＢＫ ※潤滑油冷却装置 国際計測器	動力55kw ３段変速機 ①2.000　②1.516　③1.167 例）動力55kw用 サーボモーター 1/5減速 入力回転240rpm（Max300rpm） 入力トルク10000N・m ※（ポンプ、オイルチラー、 ラインフィルター）支給
ＭＳ－２６２－１ＴＢＫ ※潤滑油冷却装置 国際計測器	＊＊＊ 等速機
ＳＫＹ－２００８	動力55kw ２段変速機 ①1.0　②0.2 例）入力回転1500～1800rpm

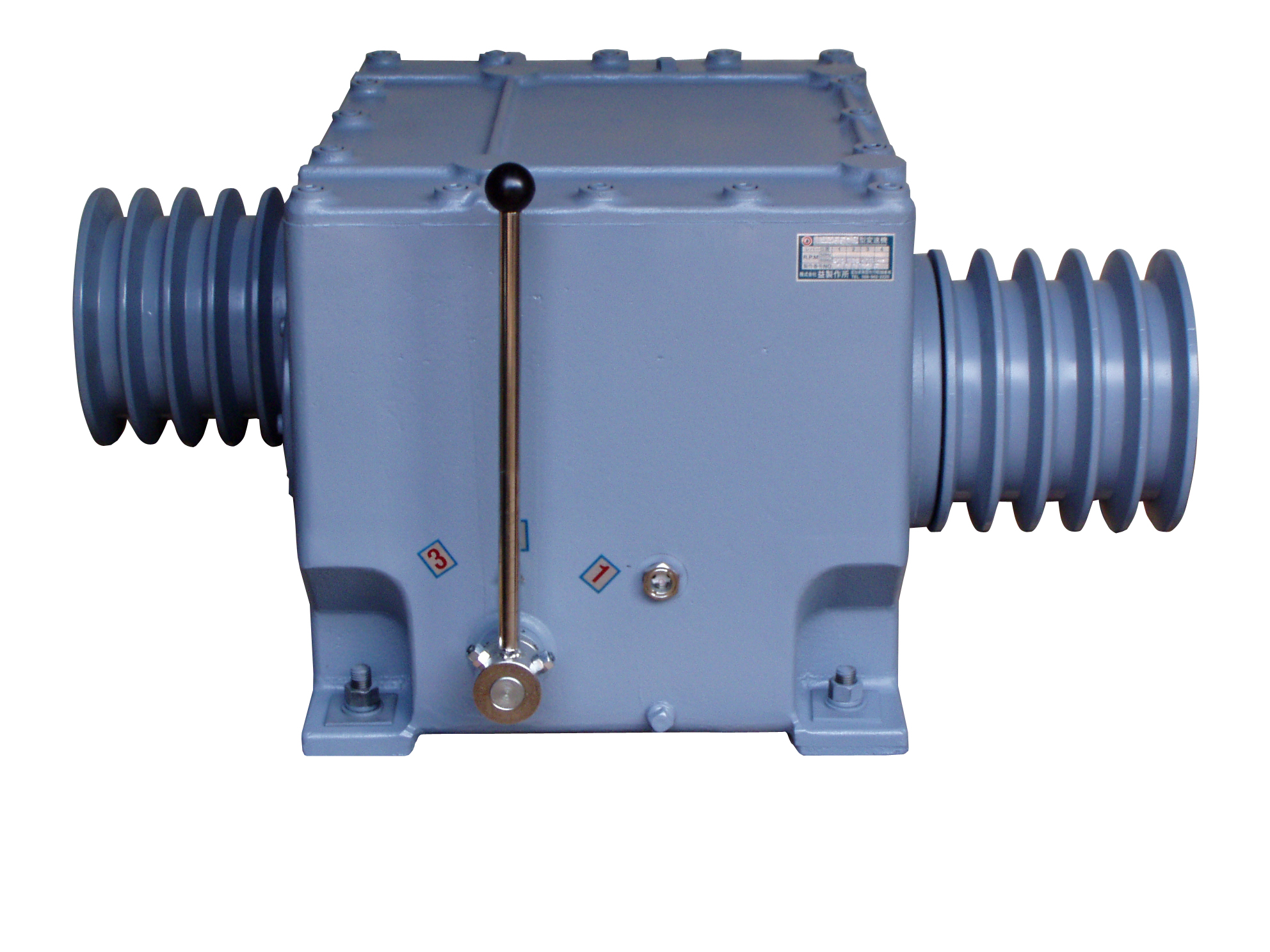

ＭＳ－３５５ＧＳ	動力55kw ３段変速機 ①0.977　②0.450　③0.673
ＭＳ－３５５ＧＳ－Ａ	動力55kw ３段変速機 ③1.000　①0.706　②0.891 イズミ技研ＳＫ－７５相当品
ＭＳ－６７５ＧＳ	動力37kw～55kw ６段変速機 L：①0.162　②0.245　③0.362 H：①0.448　②0.679　③1.000 例）入力回転1500rpm以上で 75kw相当品 入力回転1000～1500rpm未満で 55kw相当品



お問い合わせ内容の記載事項

ご希望の仕様に合った機種を提案させて頂きますので、減速比・増速比、変速段数、動力・入力回転数、入力トルク・出力トル、取付寸法の制限などをメールで当社までお知らせ下さい。

増速機についての注意事項

増速機については、出力Ｍａｘ回転数は３０００ｒｐｍまでとなります。それ以上の回転数が必要な場合は要相談下さい。なお、増速機の場合は、必ず入力回転数をお知らせ下さい。

４７～５５ｋｗ用

動力４７～５５ｋｗ用の減速機・増速機・変速機となります。
上記型式の改作（変速比・軸径などの変更）依頼が御座いましたら、図面に希望数値を書き込んで当社にお問い合わせ下さい。
また、上記仕様以外にギヤボックスの製造依頼を希望される場合は、詳細仕様などをメールにてお送り下さい。

上記掲載以外の製品について

※上記型式以外にも多数の減速機・増速機・変速機が御座います。
　お客様が求められる仕様をお知らせいただければご希望に合った機種を選定させていただきますのでお気軽にご連絡下さい。

その他

他社製品の相当品

山合製作所・イズミ技研・大矢製作所・大都精機・谷口減速機・サン精機・富士変速機の製品の相当品については、出来るだけ減速比・変速比および寸法などを近い値に設計しておりますが、全く同じ製品では御座いませんので必ず当社の外形図をご確認下さい。
上記他社メーカーは、現在廃業または機種によって生産終了をされておりますので、今後のメンテナンスや買い替え（更新）などもお考えいただき、当社の相当品に更新されるお客様が多数おられます。
