減速機・増速機・変速機・正逆切替

※下記、動力（ｋｗ）別機種一覧より外形図・仕様等をご確認いただけます。

～１．５ｋｗ	～２．２ｋｗ	～３．７ｋｗ	～７．５ｋｗ
～１１ｋｗ	～２０ｋｗ	～２２ｋｗ	～３０ｋｗ
～３７ｋｗ	～４５ｋｗ	～５５ｋｗ	～９０ｋｗ
～１４０ｋｗ	～1200ｋｗ	モーター付	正逆切替

動力～３．７ｋｗ　　　※型式名称をクリックして外形図（PDF）をご確認下さい。

型式名称	仕　様

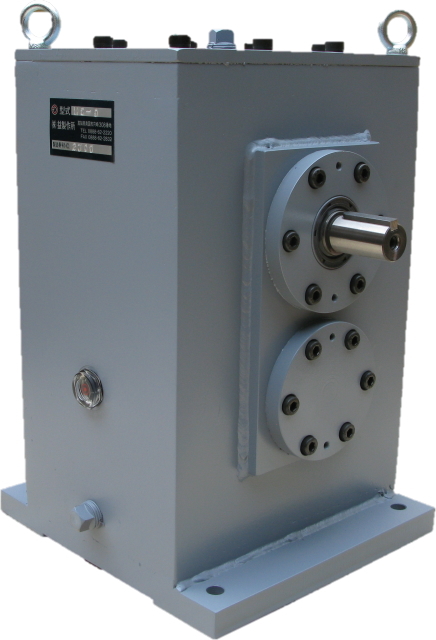

ＭＳ－９	動力2.2kw～3.7kw ９倍or１０倍（10.0278）増速機
ＭＳ－５－ＬＪ	動力2.2kw～3.7kw ４段変速機 ①0.319　②0.455 ③0.680　④0.952 山合製作所Ｌ（Ｒ）Ｊ－Ｄ型相当品
ＭＳ－ＬＪ－Ｄ	動力2.2kw ４段変速機 1/1.00　1/1.27 1/1.48　1/1.88 例）入力回転1000rpm 許容トルク21N・m 山合製作所Ｌ（Ｒ）Ｊ－Ｄ型相当品 ※特殊ギヤ比
ＭＳ－１０８－２ＴＯ	※潤滑油冷却装置 ２段変速機 ①1/16.39　N　②1/33.33 例）入力回転数60rpm 出力回転数1：3.66rpm 出力回転数2：1.80rpm
ＭＳ－３００ＣＨ－１／３０	＊＊＊ １／３０．１２減速機 動力5.5kw （入力回転1800～1500rpm時） 動力3.7kw （入力回転1200～1000rpm時） 谷口減速機 ３００ＣＨ型１／３０相当品
ＭＳ－３－ＭＡ ※潤滑油冷却装置	動力3.7kw サーボモータ ３倍増速機 例）入力回転10000rpm →出力回転約30000rpm 入力トルク約3N・m 出力トルク約1N・m
ＭＫＨ－３．７－１／５	動力3.7kw １／５減速機 谷口減速機２０ＫＨ型１／５相当品
ＭＳ－２０ＫＨ－１／１０	動力3.7kw １／１０減速機 谷口減速機２０ＫＨ型１／１０相当品
ＭＫＨ－３．７－１／２０	動力3.7kw １／２０減速機 谷口減速機５０ＫＨ型１／２０相当品
ＭＫＨ－７５－１／３０	動力3.7kw １／３０減速機 例）1000～1800rpm
ＭＳＳ－３．７－２．３６／１	動力3.7kw ４．７２６倍増速機 例）入力回転3600rpm →出力回転約17013rpm 入力トルク約10N・m 出力トルク約2N・m
ＭＳＴ－４．５ サニーコントロール	動力3.7kw INVモーター 約４．５倍増速機 例）入力回転300～3400rpm →出力回転15000rpm
ＭＳ－４．５－４．５Ｔ	＊＊＊ ４．５７倍増速機 例）入力最大回転数約300rpm 入力最大トルク約220N・m 出力4.5kw
ＭＳ－３．７－１．５Ｊ	動力3.7kw ギヤードモーター １．５倍増速機 例）入力回転50rpm →出力回転75rpm
ＭＳ－３．７－２Ｔ 虎屋鋼機	動力3.7kw ２段変速機 ①0.02083　Ｎ　②0.08333
ＭＳ－５－ＬＡ	動力3.7kw ４段変速機 ①0.257　②0.409 ③0.529　④1.000 山合製作所 Ｌ（Ｒ）Ａ５－Ｄ型相当品

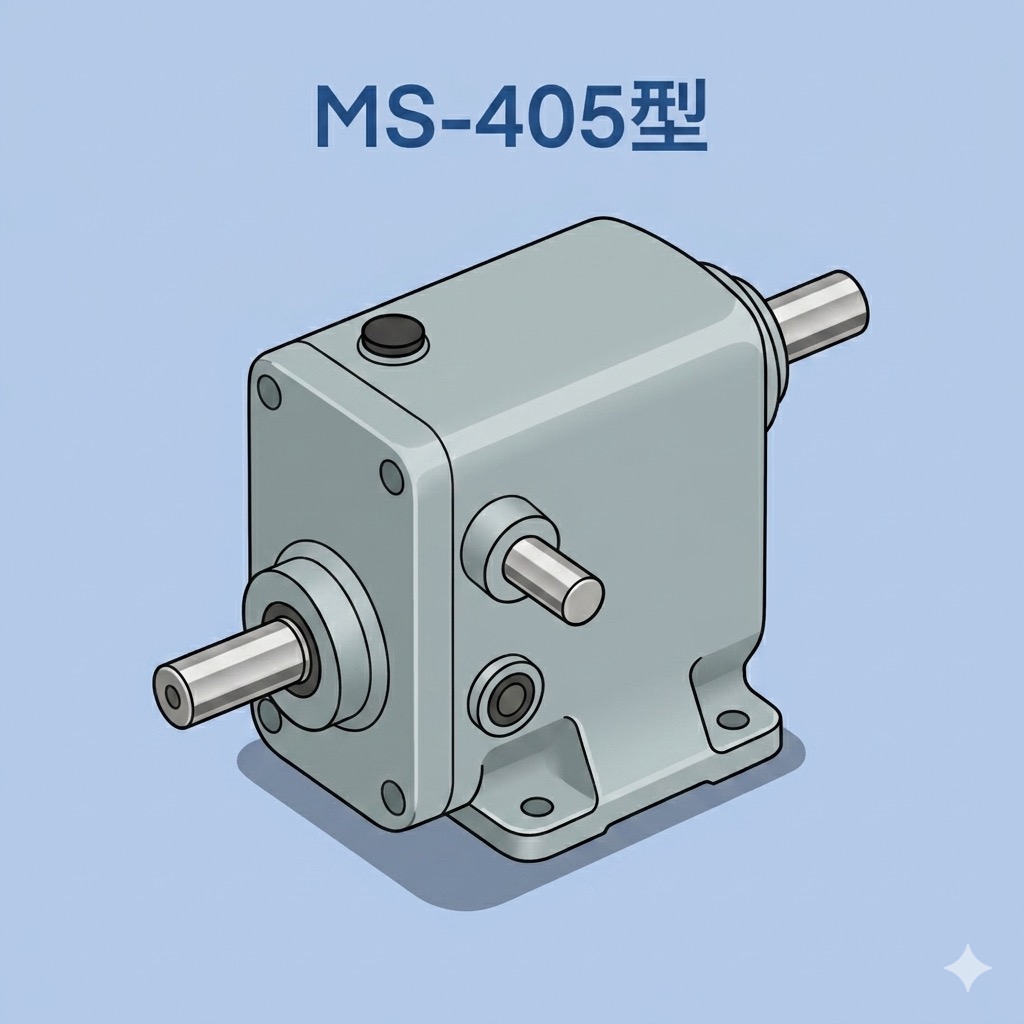

ＭＳ－４０５【標準】 Ｖプーリーなし 入力側Φ178×B×3 出力側Φ140×B×4	動力3.7kw ４段変速機 ①0.3409　②0.5946 ③0.9667　④1.360
ＭＳ－４０５－Ａ 玉木鐵工所	動力3.7kw ４段変速機 ①0.372　②0.553 ③0.735　④0.967 補助軸付160 チェンジレバー420 レベルゲージ出力側から見て左
ＭＳＵＴ－４０５改作	動力3.7kw ４段変速機 ①0.341　②0.475 ③0.686　④0.967 入力軸・出力軸 （軸端Φ23ストレート） 山合製作所ＬＪ－Ｄ型相当品
ＭＳ－５０５ Ｖプーリーなし 入力側Φ178×B×3 出力側Φ140×B×4	動力3.7kw ５段変速 ①0.283 ②0.439 ③0.595 ④0.844 ⑤1.360
ＭＳ－８０５	動力3.7kw ８段変速 Ｈ：①0.3409　②0.5945 　　③0.9666　④1.360 Ｌ：①0.0544　②0.0948 　　③0.1542　④0.2170
ＭＳ－８０５Ｖ 東京インキ	上記と同じ タテ型（出力軸上向き）
ＭＳＵ－８０３【標準】	動力2.2kw～3.7kw ８段変速 Ａ：①0.054　②0.088 　　③0.135　④0.216 Ｂ：①0.333　②0.545 　　③0.838　④1.345
ＭＳ－８０３－Ｂ ハル技術研究所	上記と同じ ※オイルゲージの位置変更アリ
ＭＳ－２０５	動力3.7kw ２段変速機 Ｈ：1.00　Ｎ　Ｌ：0.50
ＭＳＰ－３－１／７	動力3kw ２段変速機 ①1.0000　②0.1403
ＭＳＰ－３－１／４ ポーラステクノ	動力3kw ２段変速機 ①1.0　②0.25
ＭＳ－４０５ＧＳ－Ａ【標準】 Ｖプーリーなし 入力側Φ181×B×4 出力側Φ151×B×5	動力3.75kw ４段変速 ①1.0000　②0.2533 ③0.3846　④0.6389 ※チェンジレバー（上設置）は、 鋳物の関係上、図面通り。
ＭＳ－４０５ＧＳ－Ｂ【標準】 ※上記と同じ	上記と同じ ※チェンジレバー（上設置）は、 鋳物の関係上、図面通り。
ＭＳ－４０５ＧＳＣ 入力側Ｖプーリー付 入力側Φ165×B×4 出力側Φ151×B×5	上記と同じ ※多板クラッチ付 山合製作所ＳＭ－３型相当品 山合製作所ＬＡ５－ＣＤ型相当品 ※チェンジレバー（上設置）は、 鋳物の関係上、図面通り。



お問い合わせ内容の記載事項

ご希望の仕様に合った機種を提案させて頂きますので、減速比・増速比、変速段数、動力・入力回転数、入力トルク・出力トル、取付寸法の制限などをメールで当社までお知らせ下さい。

増速機についての注意事項

増速機については、出力Ｍａｘ回転数は３０００ｒｐｍまでとなります。それ以上の回転数が必要な場合は要相談下さい。なお、増速機の場合は、必ず入力回転数をお知らせ下さい。

２．２ｋｗ～３．７ｋｗ用

動力２．２ｋｗ～３．７ｋｗ用の減速機・増速機・変速機となります。
上記型式の改作（変速比・軸径などの変更）依頼が御座いましたら、図面に希望数値を書き込んで当社にお問い合わせ下さい。
また、上記仕様以外にギヤボックスの製造依頼を希望される場合は、詳細仕様などをメールにてお送り下さい。

上記掲載以外の製品について

※上記型式以外にも多数の減速機・増速機・変速機が御座います。
　お客様が求められる仕様をお知らせいただければご希望に合った機種を選定させていただきますのでお気軽にご連絡下さい。

その他

他社製品の相当品

山合製作所・イズミ技研・大矢製作所・大都精機・谷口減速機・サン精機・富士変速機の製品の相当品については、出来るだけ減速比・変速比および寸法などを近い値に設計しておりますが、全く同じ製品では御座いませんので必ず当社の外形図をご確認下さい。
上記他社メーカーは、現在廃業または機種によって生産終了をされておりますので、今後のメンテナンスや買い替え（更新）などもお考えいただき、当社の相当品に更新されるお客様が多数おられます。
