- 減速機・増速機・変速機・正逆切替
- ※下記、動力（ｋｗ）別機種一覧より外形図・仕様等をご確認いただけます。
～１．５ｋｗ ～２．２ｋｗ ～３．７ｋｗ ～７．５ｋｗ ～１１ｋｗ ～２０ｋｗ ～２２ｋｗ ～３０ｋｗ ～３７ｋｗ ～４５ｋｗ ～５５ｋｗ ～９０ｋｗ ～１４０ｋｗ ～1200ｋｗ モーター付 正逆切替 - 製品一覧
- ※外形図（PDF）は上記動力別機種一覧からご確認下さい。
ただし、一部外形図・仕様を公開していない機種が御座います。
型式名称 仕 様 ＭＳ－０．２－１／５ 動力0.2kw
１／５減速機
例）入力回転約1500rpm
→出力回転約300rpm
入力トルク約1.27N・m
出力トルク約6.3N・mＭＳ－３００－１０
大成動力300w～500w
１０倍増速機【10.1392倍】
例）許容入力回転1000rpm
許容入力トルク14.0N・mＭＳ－３００－３０
コーニチ動力300w～500w
３０倍増速機（実測29.9273倍）ＭＳ－３００－４０
大同マシナリー動力300w～500w
４０倍増速機（40.111倍）ＭＳ－０．５－１．９６３ＭＤ 動力0.513kw
１．９６３倍増速機
例）入力回転519rpm
→出力回転約1019rpm
入力トルク約9.2N・m
出力トルク約4.9N・m
富士変速機
ＧＰ－１．９２Ｓ－０５Ｒ型相当品
【１．９２７倍増速機】ＭＳ－５００－３．０【標準】
ストリングハーフ動力500w
３倍増速機ＭＳ－５００－３．４３ 動力300w～500w
３．４３倍増速機
0.5kw用：
入力回転800～1000rpm
0.3kw用：
入力回転600～800rpmＭＳ－０．７－５ＨＳ 動力0.7kw
５倍増速機
例）最大入力回転約300rpm
→最大出力回転約1500rpm
入力トルク約22.3N・m
出力トルク約4.46N・mＭＳ－０．７５－１０．９ＨＪ 動力0.75kw
１０．９１９倍増速機ＭＳ－０．７５－１１ＨＪ 動力0.75kw
１１倍増速機 遊星歯車
例）入力回転2rpm
→出力回転22rpm
入力トルク4N・mＭＳ－４
日本製鉄＊＊＊
１／４減速（1/3.968）
※テスト用
トルクが殆どかからない状態で使用ＭＳ－１０ＫＨ－２０ 動力0.75kw
１／１９．９６減速機
※キー新JIS規格
例）許容入力回転1800～1000rpm
許容入力トルク約7.2N・m
谷口減速機
１０ＫＨ型１／２０相当品ＭＳ－３０２【標準】 動力0.75kw～1.5kw
３段変速機
①0.333 ②0.700 ③0.061
変速比は0.333～1.061内の範囲で
変更可能
例）許容入力トルク約15N・mＭＳ－３０２
橋本鐵工
Ｖプーリー付上記と同じ ＭＳＴ－３０２
宝機械工業動力0.75kw～1.5kw
３段変速機
①0.511 ②0.619 ③0.789ＭＳ－４０２【標準】
Ｖプーリーなし入力側Φ178×A×3出力側Φ127×A×4動力0.75kw～1.5kw
４段変速機 スライドキー方式
N ①0.33 ②0.55
③0.84 ④1.34
サン精機ＳＨＭ－０２－４型相当品ＭＳ－４０２－Ａ
ニッセー動力0.75kw～1.5kw
４段変速機 スライドキー方式
N ①0.333 ②0.545
③0.838 ④1.345ＭＳＴ－４０２【ＬＰ－Ｄ】 動力0.75kw～1.5kw
４段変速機
N ①0.333 ②0.511
③0.659 ④1.000
山合製作所ＬＰ－Ｂ型
山合製作所ＬＰ－Ｄ型相当品ＭＳ－２－１／２ＮＳ ＊＊＊
１／２減速機
出力軸2本 キー旧JIS
例）最大入力トルク550N・m
最大入力回転数36.94rpm
B軸回転数18.47rpm 1.5kw
C軸回転数36.94rpm 0.5kwＭＳ－１．５－１／１ＮＤ 動力1.5kw
１／１分配機ＭＫＨ－１．５－１／２０ 動力1.5kw
１／２０減速機
谷口減速機
２０ＫＨ型１/２０相当品ＭＳＮ－１．５－３／１ 動力1.5kw
３倍増速機
例）動力1.5kw サーボモータ
入力回転3000rpm
定格トルク4.8N・mＭＳ－１．５－３Ｂ
シマキュウ動力1.5kw
３倍増速機
入出力軸一直線構造ＭＳ－４－１．５ ４倍増速機
例）動力1.5kw
INVモーター
入力回転Max1500rpmＭＳ－１．５－４ＮＲ 動力1.5kw
４．１７６倍増速機
※出力側0.75kw相当
例）入力回転3000pm
→出力回転約12527rpm
入力トルク約2.4N・m
（0.75kw計算値）
出力トルク約0.6N・m
型式名称 仕 様 ＭＳ－１．８－１６ＳＳ 動力1.8kw
１／１６．２８減速機
※出力軸２本
例）入力回転1120rpm
→出力回転約68.8rpm
入力トルク16N・m
出力トルク約249.7N・m
歯車安全率2.0ＭＳ－２－２ＴＳ
ティーエス動力2kw
２段変速機
①1.000 ②0.1991
例）入力回転Max134rpm
入力トルク14.2kgf・mＭＫＨ－２．２－１／５ 動力2.2kw
１／５．０１７減速機
谷口減速機１０ＫＨ型１／５相当品ＭＫＨ－２．２－１／５Ｔ 動力2.2kw
減速比選択
1/5.017 or 1/4.738
or １1/4.475
谷口減速機１０ＫＨ型１／５相当品
※特殊ギヤ比ＭＳ－１０ＫＨ－１／１０ 動力2.2kw
１／９．９２３減速機
谷口減速機
１０ＫＨ型１／１０相当品ＭＳ－２．２－２．５／１ＩＳ 動力2.2kw
２．５倍増速機
入力回転約1800rpm
→出力回転約4500rpm
入力トルク約11.67N・m
出力トルク約4.67N・mＭＳ－２．２－５ＴＫＴ 動力2.2kw
５倍増速機
例）入力回転465rpm（50Hz）
→出力回転7325rpm
入力トルク約14.33N・m
出力トルク約2.87N・m
型式名称 仕 様 ＭＳ－９ 動力2.2kw～3.7kw
９倍or１０倍（10.0278）増速機ＭＳ－５－ＬＪ 動力2.2kw～3.7kw
４段変速機
①0.319 ②0.455
③0.680 ④0.952
山合製作所Ｌ（Ｒ）Ｊ－Ｄ型相当品ＭＳ－ＬＪ－Ｄ 動力2.2kw
４段変速機
1/1.00 1/1.27
1/1.48 1/1.88
例）入力回転1000rpm
許容トルク21N・m
山合製作所Ｌ（Ｒ）Ｊ－Ｄ型相当品
※特殊ギヤ比ＭＳ－１０８－２ＴＯ ※潤滑油冷却装置
２段変速機
①1/16.39 N ②1/33.33
例）入力回転数60rpm
出力回転数1：3.66rpm
出力回転数2：1.80rpmＭＳ－３００ＣＨ－１／３０ ＊＊＊
１／３０．１２減速機
動力5.5kw
（入力回転1800～1500rpm時）
動力3.7kw
（入力回転1200～1000rpm時）
谷口減速機
３００ＣＨ型１／３０相当品ＭＳ－３－ＭＡ
※潤滑油冷却装置動力3.7kw
サーボモータ
３倍増速機
例）入力回転10000rpm
→出力回転約30000rpm
入力トルク約3N・m
出力トルク約1N・mＭＫＨ－３．７－１／５ 動力3.7kw
１／５減速機
谷口減速機２０ＫＨ型１／５相当品ＭＳ－２０ＫＨ－１／１０ 動力3.7kw
１／１０減速機
谷口減速機２０ＫＨ型１／１０相当品ＭＫＨ－３．７－１／２０ 動力3.7kw
１／２０減速機
谷口減速機５０ＫＨ型１／２０相当品ＭＫＨ－７５－１／３０ 動力3.7kw
１／３０減速機
例）1000～1800rpmＭＳＳ－３．７－２．３６／１ 動力3.7kw
４．７２６倍増速機
例）入力回転3600rpm
→出力回転約17013rpm
入力トルク約10N・m
出力トルク約2N・mＭＳＴ－４．５
サニーコントロール動力3.7kw
INVモーター
約４．５倍増速機
例）入力回転300～3400rpm
→出力回転15000rpmＭＳ－４．５－４．５Ｔ ＊＊＊
４．５７倍増速機
例）入力最大回転数約300rpm
入力最大トルク約220N・m
出力4.5kwＭＳ－３．７－１．５Ｊ 動力3.7kw
ギヤードモーター
１．５倍増速機
例）入力回転50rpm
→出力回転75rpmＭＳ－３．７－２Ｔ
虎屋鋼機動力3.7kw
２段変速機
①0.02083 Ｎ ②0.08333ＭＳ－５－ＬＡ 動力3.7kw
４段変速機
①0.257 ②0.409
③0.529 ④1.000
山合製作所
Ｌ（Ｒ）Ａ５－Ｄ型相当品ＭＳ－４０５【標準】
Ｖプーリーなし入力側Φ178×B×3出力側Φ140×B×4動力3.7kw
４段変速機
①0.3409 ②0.5946
③0.9667 ④1.360ＭＳ－４０５－Ａ
玉木鐵工所動力3.7kw
４段変速機
①0.372 ②0.553
③0.735 ④0.967
補助軸付160
チェンジレバー420
レベルゲージ出力側から見て左ＭＳＵＴ－４０５改作 動力3.7kw
４段変速機
①0.341 ②0.475
③0.686 ④0.967
入力軸・出力軸
（軸端Φ23ストレート）
山合製作所ＬＪ－Ｄ型相当品ＭＳ－５０５
Ｖプーリーなし入力側Φ178×B×3出力側Φ140×B×4動力3.7kw
５段変速
①0.283 ②0.439 ③0.595
④0.844 ⑤1.360ＭＳ－８０５ 動力3.7kw
８段変速
Ｈ：①0.3409 ②0.5945
③0.9666 ④1.360
Ｌ：①0.0544 ②0.0948
③0.1542 ④0.2170ＭＳ－８０５Ｖ
東京インキ上記と同じ
タテ型（出力軸上向き）ＭＳＵ－８０３【標準】 動力2.2kw～3.7kw
８段変速
Ａ：①0.054 ②0.088
③0.135 ④0.216
Ｂ：①0.333 ②0.545
③0.838 ④1.345ＭＳ－８０３－Ｂ
ハル技術研究所上記と同じ
※オイルゲージの位置変更アリＭＳ－２０５ 動力3.7kw
２段変速機
Ｈ：1.00 Ｎ Ｌ：0.50ＭＳＰ－３－１／７ 動力3kw
２段変速機
①1.0000 ②0.1403ＭＳＰ－３－１／４
ポーラステクノ動力3kw
２段変速機
①1.0 ②0.25ＭＳ－４０５ＧＳ－Ａ【標準】
Ｖプーリーなし入力側Φ181×B×4出力側Φ151×B×5動力3.75kw
４段変速
①1.0000 ②0.2533
③0.3846 ④0.6389
※チェンジレバー（上設置）は、
鋳物の関係上、図面通り。ＭＳ－４０５ＧＳ－Ｂ【標準】
※上記と同じ上記と同じ
※チェンジレバー（上設置）は、
鋳物の関係上、図面通り。ＭＳ－４０５ＧＳＣ
入力側Ｖプーリー付
入力側Φ165×B×4出力側Φ151×B×5上記と同じ
※多板クラッチ付
山合製作所ＳＭ－３型相当品
山合製作所ＬＡ５－ＣＤ型相当品
※チェンジレバー（上設置）は、
鋳物の関係上、図面通り。
型式名称 仕 様 ＭＳ－５－１／４
大同工業動力5kw
１／４減速機ＭＳＢ－５．５－１／３ 入力許容動力５．５ｋｗ
１／３スグ歯傘歯車減速機
例）許容入力トルク2672N・m
入力回転119.66rpm
→出力回転6.55rpmＭＫＨ－５．５－１／４．７３３ 動力5.5kw
１／４．７３３減速機
谷口減速機
３０ＫＨ型１／４．７３３相当品ＭＫＨ－５．５－１／５ 動力5.5kw
１／５減速機
谷口減速機３０ＫＨ型１／５相当品ＭＫＨ－５．５－１／１０ 動力3.7kw～5.5kw
１／１０減速機
例）
5.5kw 入力回転1500～1800rpm
3.7kw 入力回転1000～1200rpm
谷口減速機
３０ＫＨ型１／１０型（5.5kw）相当品ＭＳ－５．５－２ＭＨＩＹ
MHIソリューション
テクノロジーズ動力5.5kw
２倍増速機
例）入力回転約2200rpm
→出力回転約4400rpm
入力トルク約23.88N・m
出力トルク約11.94N・mＭＳ－５－３／１ＳＧ 動力5kw
サーボモーター
３倍増速機
例）入力回転3000rpm
→出力回転9000rpm
入力トルク約15.9N・m
出力トルク約5.3N・mＭＤ－５－３０
大同工業動力5kw
３０．０９倍増速機
例）入力回転20rpm
→出力回転600rpm
トルク2500N・mＭＳ－５．５－１６／１Ｍ
※潤滑油冷却装置動力5.5kw
サーボモーター
１６倍増速機
例）入力回転1500rpm
→出力回転24000rpm
入力トルク48N・m
出力トルク1.5N・mＭＤＮ－５－３０ 動力5.66kw
３０．２倍増速機
例）入力回転Max10.18rpm
→出力回転約307rpm
入力トルクMax5310N・m
出力トルク176N・mＭＳ－１０－２０ 改作
※潤滑油冷却装置動力3.7kw～5.5kw
９．９６倍増速機 ※歯研
3.7～7.5kw用 10～20倍増速機
3.7～7.5kw用 1/10～1/20減速機ＭＳ－１０－２０
防水仕様上記と同じ
塗装
（エポテクトタールフリー、
エポキシシンナー）
エア抜き栓
（ドライヤー付エアブリーザ
ＫＬ９０Ｒ）ＭＳＮ－２０８－ＳＹ
日本機器鋼業動力5.5kw～7.5kw
２段変速機
変速操作電動シリンダー方式
①1.0 ②0.2
例）入力回転1500rpm時 13kw用
入力回転1000rpm時 8.5kw用
出力トルク約400Ｎ・ｍＭＳＦ－５．５－４－Ａ
古河電工動力5.5kw
４段変速 リミットスイッチ付
①0.2545 ②0.1285
③1.0000 ④0.5048
山合製作所ＤＫ１５Ｌ型相当品ＭＳ－５１０ 動力3.7kw～7.5kw
５段変速
①0.0696 ②0.1255 ③0.2262
④0.3365 ⑤0.4638ＭＹ－５．５－４０ 動力5.5kw
２段変速機
①2.0 ②0.5
例）入力回転40rpm
入力トルク134Kg・mＭＳ－５．５－４ＩＢ 動力5.5kw
４段変速機
①0.196 ②0.564
③0.333 ④0.961
例）入力回転数約1800rpm
最大許容トルク約29N・mＭＳ－７－８．４／１ＣＥ 動力5.5kw
約８．３増速機
例）許容入力回転3000rpm
→出力回転25000rpm
許容入力トルク22.3N・m
出力トルク約2N・mＭＳ－７－９ＳＬ 動力7kw
９倍増速機
例）入力回転3000rpm
→出力回転27000rpm
入力トルク22.3N・m
出力トルク2.5N・mＭＳ－７．５－１／１．７１４ 動力7.5kw 2P 440V
１／１．７１４減速機
例）入力回転3600rpm
→出力回転2100rpmＭＳ－７．５－１／３．３ＴＭ
※潤滑油冷却装置動力7.5kw
１／３．３減速機
例）最大入力回転数15000rpm
→最大出力回転数4545rpm
最大入力トルク4.78N・mＭＳＫ－７．５－１／６ＴＢＫ 動力7.5kw
１／６減速機
例）入力回転1755pm
→出力回転280rpm
入力トルク40.8N・mＭＳ－３０－１／１０ＫＨ ＊＊＊
１／９．８減速機
谷口減速機
１４５ＫＨ型１／１０相当品ＭＳ－７．５－１／９．８ 動力10PS
ガソリンエンジン
１／９．８０１減速機
例）入力軸回転1500rpm
→出力軸回転153rpm
出力軸トルク459N・mＭＳ－７．５－１．１６ＴＢＫ 動力7.5kw
１．１６倍増速機
例）入力軸回転1450rpm
→出力軸回転1682rpm
入力トルク約50N・m
出力トルク約43N・mＭＳ－７．５－２．２９ＴＳＵ 動力7.5kw 2P
約２．２９６倍増速機
例）定格トルク21N・m
入力回転3400rpm
→出力回転約7807rpmＭＳ－７．５－５ＴＤ 動力7.5kw
５．０８倍増速機
例）入力回転1800rpm
→出力回転9149rpm
入力トルク39.77N・m
出力トルク7.83N・mＭＳ－５０ＫＨ－１／１０ 動力7.5kw
１／１０減速機
谷口減速機
５０ＫＨ型１／１０相当品ＭＳＳ－７．５－１／９１．５
20190226
西部電機動力7.5kw
１／９１．５減速機ＭＳ－７．５－３．１９７ 動力7.5kw
３．１９７倍増速機
例）入力回転375rpm
→出力回転1198.7rpm
入力トルク214N・m
→出力トルク64.9N・mＭＳ－７．５－９．２－１ＤＫ２
ダイキン工業動力7.5kw
９．２倍増速機ＭＳＫ－７．５－１１．５６ 動力7.5kw
１１．５６倍増速機
例）入力回転1750rpm
→出力回転20230rpm
入力トルク約41N・mＭＳＨ－７．５－１３．４
北陸精機動力7.5kw
６．３２倍増速機
例）入力回転87rpm
→出力回転1170rpm
入力トルク954.3N・m
出力トルク67.7N・mＭＳＨ－７．５－２３．４
北菱電興動力7.5kw
２３．４倍増速機
例）水車：発電機7.5kw
入力最大トルク2246N・mＭＳ－７．５－２Ｍ 動力7.5kw
２段変速機
①0.836 ②0.406
例）入力回転1500/1800
入力トルク約48N・mＭＳ－ＴＨ１０－４ 動力7.5kw
４段変速機
1/4 Ｎ 1/1 1/2.5
Ｎ 1/1.5
谷口減速機ＴＨ１０－４－Ｌ相当品
山合製作所ＬＡ５－ＢＤ型相当品ＭＳ－１０－ＯＭ 動力5.5kw～7.5kw
４段変速機
1-L：1/4.080 2-L：1/1.635
1-H：1/2.496 2-H：1/1
山合製作所ＯＭ－１０型相当品ＭＳ－１０－ＯＭ－ＴＢＫ
20240711
日立造船上記と同じ
※寸法変更アリ
※入出力軸軸端ネジ穴加工
（Ｍ８有効深さ１６）ＭＳ－１０－４ 動力7.5kw～11kw
４段変速機
①１／１ ②１／１．６
③１／２．５ ④１／４
山合製作所ＯＭ－１０型相当品
山合製作所ＬＡ１５－Ｄ型相当品
山合製作所ＬＡ１０－Ｄ型相当品
型式名称 仕 様 ＭＳＰ－３－１／４ 動力3.5kw～11kw
２段変速機
①1.000 ②0.248ＭＳ－９．５－２ＹＡ
※潤滑油冷却装置動力9.5kw
２段変速機
①約10/1 ②約5.03/1
例）許容入力回転1000rpm
許容入力トルク900N・m
出力回転3000rpm
出力トルク約100N・mＭＳ－９．８－３３／１Ｄ
三共精機動力9.8kw
油圧モーター
３３．４倍増速機
例）入力回転10rpm
→出力回転約334rpm
入力トルク9331N・m
出力トルク約280.1N・mＭＳ－３００ＣＨ－１／１０ ＊＊＊
１／９．７５減速機
動力11kw
（入力回転1800～1500rpm時）
動力9.7kw
（入力回転1200～1000rpm時）
谷口減速機
３００ＣＨ型１／１０相当品ＭＭＳ－１０－５／１ ＊＊＊
５．１倍増速機
例）動力：水車 発電機10ｋｗ用
入力回転250rpm
→出力回転1276rpm
入力トルク約382N・m
出力トルク約74.8N・mＭＳ－１０－３／１ＢＳ 動力10kw
３倍増速機
例）入力回転2200rpm
出力回転約6600rpm
入力トルク約45N・m
出力トルク約15N・mＭＳ－１０－２ 動力10kw
２段変速機
①1.000 Ｎ ②0.5000
リミットスイッチ付
入出力同回転方向ＭＳ－４１５ 改作 動力5.5kw～11kw
１／３減速機（実減速比1/2.9）
垂直取付（入力軸上）
例）入力回転1150rpm
出力軸トルク137N・mＭＳ－５０ＫＨ－１／５ 動力11kw
１／５減速機
谷口減速機５０ＫＨ型１／５相当品ＭＳＭ－１１－１／６
モリマシナリー動力11kw
１／６減速機ＭＳ－７５ＫＨ－１／１０ 動力11kw
１／９．８減速機
※キー溝は旧JIS
例）
7.5kw 入力回転1200～1000rpm
11kw 入力回転1800～1500rpm
谷口減速機７５ＫＨ型１／１０ＭＳ－１１－３／１Ｒ 動力11kw
３倍増速機
例）入力最高回転数7000rpm
入力トルク約15N・mＭＳ－１１－６ＨＭ ＊＊＊
５．９５倍増速機
例）発電機出力11kw
発電機定格回転数1150rpm
発電機定格ﾄﾙｸ91.3N・mＭＳＨ－１１－２４．３
油面計・廃油口：左or右
北菱電興＊＊＊
２４．３倍増速機
例）発電機出力11kw
発電機定格回転数1150rpm
発電機定格ﾄﾙｸ91.3N・mＭＳ－１１－２Ｍ
モリマシナリー動力11kw
２段変速機
①1/1.195 ②1/2.462
例）入力回転1500/1800
入力トルク約70N・mＭＤ－５－３０
コベルコ科研動力11kw
３０．２倍増速機
例）入力回転1750rpm
→出力回転52850rpm
※ベアリングは
超高速アンギュラベアリング
BNT205
歯車モジュール3
歯面切削仕上げのため騒音アリＭＳ－４１５【標準】
入力軸Φ30・出力軸Φ35動力11kw
４段変速
①0.34 ②0.53
③0.83 ④1.27
サン精機ＳＨＭ－１５－４型相当品ＭＳ－４１５－Ｂ
堺精機工業所動力11kw
３段変速機
①0.333 ②0.500 ③1.000ＭＳ－４１５Ｋ【標準】
強力型
入力軸Φ35・出力軸Φ40動力11kw
４段変速機
①0.339 ②0.531
③0.829 ④1.273ＭＳ－４１５Ｋ－Ｂ
ツガミ上記と同じ
※オイルゲージ鉄製ＭＳ－４１５Ｋ－Ａ
玉木鐵工所
ヤマネ産機動力11kw
４段変速機
①0.364 ②0.563
③0.744 ④0.974ＭＳ－４１５ＫＣ－Ａ
入力側Ｖプーリー付
入力側Φ381×B×4出力側Φ165.1×C×5
エヌエルシー動力11kw
４段変速機 ※多板クラッチ付
①0.34 ②0.53
③0.83 ④1.27
※クラッチDS454TL
カップリングUW-6-45ＭＳ－９１５ＧＳ【標準】
Ｖプーリーなし入力側Φ180×B×5出力側Φ160×B×6動力5kw～11kw
９段変速機
①0.15 ②0.18 ③0.25
④0.32 ⑤0.40 ⑥0.54
⑦0.64 ⑧0.80 ⑨1.08ＭＳ－９１５ＧＳ－Ａ
Ｖプーリー付上記と同じ
入力側Ｖプーリー付
Φ201×5V×3（200-5V-3）
出力側Ｖプーリー付
Φ113×5V×3（112-5V-3）ＭＳ－９１５ＧＳＣ
入力側Ｖプーリー付
入力側Φ205×B×5出力側Φ160×B×6上記と同じ
※多板クラッチ付
※クラッチDS454TL
カップリングUW-6-45ＭＳ－９１５ＧＳＣ－Ａ
ウェッジプーリー付
鉱研工業上記と同じ
※多板クラッチ付
※クラッチDS454TL
カップリングUW-6-45
入力側Ｖプーリー付
Φ201×5V×3（200-5V-3）
出力側Ｖプーリー付
Φ113×5V×3（112-5V-3）ＭＳ－１５－ＯＭ 動力11kw
４段変速機
1-L：1/4.080
2-L：1/1.635
1-H：1/2.496
2-H：1/1
山合製作所ＯＭ－１５型相当品ＭＳ－１５－ＬＡ 動力11kw
４段変速機
1-L：1/4.080
2-L：1/2.496
1-H：1/1.635
2-H：1/1
※特殊入力軸・特殊出力軸
山合製作所
Ｌ（Ｒ）Ａ１５－Ｄ型相当品
型式名称 仕 様 ＭＳ－１３－１．７５ 動力13kw
１．７５倍増速機
例）最大入力回転約8000rpm
→最大出力回転約14000rpm
入力トルク約40N・m
出力トルク約23N・mＭＫ－１５－２ＧＲ（Ｌ）
日下部電機動力15kw
減速機ＭＳＭ－１５－１／２
モリマシナリー動力15kw
１／２減速機ＭＳＭ－１５－３．４ 動力15kw
１／３．３５２減速機
例）入力回転1500rpm／1800rpmＭＳ－１５－１／４ 動力15kw
ベクトルINVモーター
１／４減速機
例）入力回転1500/2000rpm
入力トルク約100N・mＭＳ－３５０ＣＨ－１／１０ 動力15kw（Max）
１／１０．２１減速機
例）最高入力回転1800rpm
→最高出力回転176rpm
最大入力トルク約110N・m
最大出力トルク約1410N・m
谷口減速機
３５０ＣＨ型１／１０相当品ＭＳ－１５－２Ｎ
※潤滑油冷却装置動力15kw
サーボモーター
２倍増速機
※ギヤ設計安全率2
例）入力回転6500rpm
→出力回転13000rpm
入力トルク約22N・m
出力トルク約8N・mＭＳ－１５－２．９６／１Ｔ 動力15kw
サーボモーター
２．９６倍増速機
例）入力回転Max3000rpm
入力トルク約Max286N・m
出力回転約8875rpm
許容ラジアル荷重1600N以上
（出力側）ＭＳ－１５－３．３ＣＸ
20250919
※潤滑油冷却装置
カーボンエクストラクト動力15kw
３．３３倍増速機
例）入力回転3000rpm
→出力回転約10000rpm
入力トルク約14.3N・m
出力トルク約47.75N・mＭＳ－１５－２．０８ＴＯＤ 動力15kw
２．０７９倍増速機
例）入力回転3600rpm
→出力回転13000rpm
入力トルク約22N・m
出力トルク約8N・mＭＳ－１０－２０
20161201動力15kw
２０倍増速機
20161201作成図面
例）0.75kw 1/10減速機付
（回転数90rpm）を1800rpmにするＭＳ－４２０【標準】 動力15kw
４段変速
①0.399 ②0.531
③0.829 ④1.273ＭＳ－４２０－Ａ
神田機工動力15kw
４段変速
①0.339 ②0.744
③0.875 ④0.974
※チェンジレバー270
山合製作所・イズミ技研
ＲＡ－２５型相当品ＭＳ－２１５ＧＳ 動力15kw
２段変速機
①１／３ ②１／９ＭＳＴ－１５－１／２．５ 動力15kw
INVモーター
２段変速機
①1.000 ②0.397
例）入力回転0～2000rpmＭＳ－１５－１／１Ｊ
ジェネスラボ動力15kw
１：１ 入出力軸回転方向逆
例）0.75kw 1/10減速機付
（回転数90rpm）の後に使用ＭＳＳ－１５－２３．４ ＊＊＊
２３．３６倍増速機
例）動力：水車、
発電機容量15kw
入力回転約50rpm
入力トルク約2864N・mＭＳＨ－１５－２．６７８
北陸精機動力15kw
２．６７８倍増速機
例）入力回転442rpm
→出力回転1183.5rpm
入力トルク363.1N・m
出力トルク131.6N・mＭＳＨ－１５－４．０４５ 動力15kw
４．０４５倍増速機ＭＳＴ－１５－１／５
20220214動力15kw
２段変速機
①1.0 ②0.199（1/5.028）
例）入力回転1500rpm
（Max1800rpm）
入力トルク約95.5N・mＭＳＴ－１５－１／５
20160208
英田エンジニアリング動力15kw
２段変速機
例）入力回転300～2000rpm
①1.0 ②0.199（1/5.028）ＭＳ－２２０ＧＳＡ 動力15kw～22kw
２段変速機
増速 ①1.03 ②2.05
減速 ①0.97 ②0.49ＭＳＮ－２２０ＧＳ 動力15kw～22kw
２段変速機
増速①1.000 Ｎ ②2.022
減速①1.000 Ｎ ②0.495ＭＳ－１６－０．５ＴＰ
※強制潤滑冷却装置付動力16kw
１／２減速機
例）最大入力回転14000rpm
→最大出力回転7000rpm
最大入力トルク10.9N・m
最大出力トルク21.8N・m
最大許容入力トルク38N・m
※4000rpm時
最大許容出力トルク76N・m
※2000rpm時ＭＳ－１３－３Ｚ 動力16.75kw
３倍増速機
例）最大入力回転数2000rpm
→最大出力回転6000rpm
入力トルク約80N・mＭＳ－２２０ＧＳ１／３ 動力18kw
１／３減速機
例）入力回転1500rpm
→出力回転500rpmＭＳ－１８－２ＮＩ 動力18kw
２．００７倍増速機
例）最大入力回転15000rpm
→最大出力回転30000rpm
最大入力トルク11N・m
最大出力トルク5.5N・m
最大許容入力トルク57N・m
※3000rpm時
最大許容出力トルク28.5N・m
※6000rpm時ＭＳＨ－１８－５．３３８ 動力18kw
５．３３８倍増速機
例）入力回転217rpm
→出力回転1158rpm
入力トルク888N・m
出力トルク162N・mＭＳＨ－１８．５－５．３８２４ 動力18.5kw
５．３８２４／１増速機
例）入力回転220rpm
入力トルク899N・m
出力回転1168rpm
出力トルク167N・mＭＳＳ－１８．５－２３．４ ＊＊＊
２３．３６倍増速機
例）動力：水車、
発電機容量18.5kw
入力回転約50rpm
入力トルク約3532N・mＭＳ－１８．５－２ＮＪ
西島動力18.5kw
２段変速機
L：0.0963 H：1.0000ＭＳ－１８．５－４ＮＪ
西島動力18.5kw
変速機
1-A：1 1-B：1
1-C：1 1-D：1
2-A：N 2-B：0.2042
2-C：0.0619 2-D：0.5994
例）入力回転数1800rpm
入力許容トルク100N・mＭＳ－２０－１／１０ＮＴ
※潤滑油冷却装置動力20kw
１／９．９８６減速機
例）入力回転10000rpm
→出力回転約1001rpm
入力トルク18.5N・m
出力トルク約185N・m
型式名称 仕 様 ＭＳ－２１－２／１ＴＭ
※潤滑油冷却装置
※水冷式オイルクーラー付動力21kw
２倍増速機
例）入力回転5000rpm
→出力回転10000rpm
入力トルク40N・m
出力トルク20N・mＭＫ－２２－２ＧＲ（Ｌ）
日下部電機動力22kw
減速機まがりばかさ歯車１／３ 動力22kw
ベクトルINVモーター
まがりばかさ歯車１／３
例）1500rpm
メキシコ向けＭＳ－２２０ＧＳ１／３ 動力22kw
１／３減速機
例）動力ＤＣモ－ター
定格出力20.8kw
定格トルク137N・m
定格回転数1450rpm
山合製作所ＤＫ－１５Ｌ型相当品ＭＳ－２２．５－１／３．６２ 動力22.5kw
１／３．６２減速機ＭＴ－２２－１／４ 動力22kw
１／４減速機
例）Max出力トルク1000N・mＭＴ－２２－１／５－Ｒ・Ｌ 動力22kw
１／５減速機
谷口減速機
１１０ＫＨ型１／５相当品ＭＳ－２２－１／１６ＴＭ 動力22kw
１／１６．０９減速機
例）22kwqサーボモータ
入力回転0～2500rpm
入力定格トルク
140N・m／0～1500rpmＭＳＳ－２２－１／５２．６
【西部電機：図面20190906】
オイルパン付動力22kw
１／５２．６減速
専用特殊品：モーター支給ＭＳＳ－２２－１／６０．６
【西部電機：図面20211206】
オイルパン付動力22kw
１／６０．６減速機
専用特殊品：モーター支給ＭＳ－２２０ＧＳ２／１
放熱板付
オイルゲージ金属製
アシザワ・ファインテック動力22kw
２倍増速機
例）入力回転1750～3600rpm
入力トルク120N・m
出力回転3500～7200rpmＭＳ－２２０ＧＳ２／１
高速アンギュラベアリング
三菱重工業動力22kw
２倍増速機
例）入力トルク120N・m
入力回転1750～3600rpm
→出力回転3500～7200rpmＭＳ－２２－２／１Ｄ
※潤滑油冷却装置動力22kw
２倍増速機
例）入力回転1800rpm
→出力回転3600rpm
入力トルク117N・m
出力トルク58N・mＭＳ－２２０ＧＳ３／１
高速アンギュラベアリング
歯研ギヤ・歯先修正動力22kw
３倍増速機
例）出力回転3000rpm以内ＭＳ－２２－３．３３－ＴＳ
※潤滑油冷却装動力22kw
INVモーター
３．３３倍増速機
例）入力回転1500/3600rpm
→出力回転5000/12000rpm
定格入力トルク140N・mＭＳＫ－２２－１／３０Ａ
入力軸２３０
コベルコ科研動力22kw
INVモーター
１／３０減速機
例）入力回転30rpm
→出力回転1rpm
入力トルク100N・m
出力トルク3000N・mＭＳＫ－２２－１／６０Ｂ 動力22kw
INVモーター
１／５９．９５減速機
例）入力回転60rpm
→出力回転1rpm
入力トルク50N・m
出力トルク3000N・mＭＳ－２２－４ＳＧ 動力22kw
４倍増速機
例）入力回転1500rpm
→出力回転6000rpm
入力トルク約140N・m
出力トルク約35N・mＭＳ－２２０ＧＳ４／１ 動力22kw
４倍増速機
例）入力回転1750rpm
→出力回転7000rpmＭＳＳ－２２－４Ｌ 動力22kw
４倍増速機 直交軸型
例）入力回転1750rpm
→出力回転7000rpmＭＳＨ－２２－５．７９ 動力22kw
５．７９倍増速機
例）入力回転202rpm
→出力回転約1169rpmＭＳ－２２－２０／１ＥＪ
エイテック動力22kw
サーボモーター
２倍増速機
①8.001 Ｎ ②20.21
例）入力回転1250rpm
→出力回転10000rpm
入力トルク約168N・m
出力トルク約21N・mＭＳ－２２－６ＴＫ 動力22kw
６倍増速機
キーJIS規格
例）入力回転1800rpm
→出力回転10800rpm
入力トルク117N・m
出力トルク30N・mＭＳ－２２－９．２２ＴＢＫ 動力22kw
９．２２倍増速機ＭＳ－２２－１４
※潤滑油冷却装置動力22kw
４５倍増速機
入力軸 ～3560rpm
中間軸 ～12000rpm
出力軸 ～50000rpmＭＳＫ－２２－１００／１ 動力22kw
INVモーター
１００倍増速機
例）入力回転1000rpm
→出力回転100000rpm
入力トルク209.99N・m
出力トルク2.1N・m
入力トルク1165.4N・m
出力トルク195.3N・mＭＳ－２２－２ＨＹＯ 動力22kw 6P
２段変速機
低速１／１ 高速３／１
例）入力回転133～531rpm
入力トルク1130～290N・mＭＳＮ－２２－２ 動力22kw 2P
d2G4耐圧防爆屋外モーター
２段変速機
①1.0 Ｎ ②1.20681
例）入力回転2900rpm
→出力回転3500rpmＭＳ－２２－１．２／１ 動力22kw 2P 50Hz
１．２０６８倍増速機
例）入力回転2900rpm
→出力回転3500rpmＭＳ－２２０ＧＳＢ－Ｒ・Ｌ
20220329動力22kw
２段変速機
低速0.5 高速1.0ＭＳ－２２０ＧＳＣ 動力22kw
２段変速機
①1.0 ②2.0ＭＳＴ－２３０ＧＳＫ 動力22kw
２段変速機
①0.492 ②0.1666ＭＳＴ－２３０ＧＳＫ
入出力軸下タイプ
妹尾モータース動力22kw
２段変速機
①0.338 ②1.000
型式名称 仕 様 ＭＳ－４３０ＧＳＫ【標準】
20250807
現在品質改良点検中動力22kw～30kw
４段変速機
L1：0.2510 L2：0.4078
H1：0.6155 H2：1.0000ＭＳ－６３０ＧＳ－Ａ【標準】
現在品質改良点検中動力22kw～30kw
６段変速]
A：①0.1619 ②0.2189 ③0.3423
B：①0.4728 ②0.6395 ③1.0000
例）入力回転1500～1800rpmＭＭ－２４．３－１０ＳＰ
住友重機械プロセス機器動力24.3kw
１／１０．１８減速機]
例）入力回転約16000rpm
→出力回転約157.2rpm
入力トルク約145N・m
出力トルク1393N・mＭＳＷ－２３０ＧＳ２／１
昭和風力機械動力30kw
２．０４倍増速機
例）入力回転1750rpm
→出力回転3576rpm
出力トルク67.2N・mＭＳＳ－３０－２３．４ 動力30kw
２３．４倍増速機ＭＳ－２６．７－３ＴＹＴ
※潤滑油冷却装置動力26.7kw
３倍増速機
例）５ｋｗ サーボモーター
例）入力回転10000rpm
→出力回転30000rpm
入力トルク約25N・m
出力トルク8.5N・mＭＳ－３０－１．８５７ＭＲ
モリマシナリー動力30kw
ベクトルINVモーター
１／１．８５７減速機
例）入力回転1500rpm
（Max1800rpm）
→出力回転約807.7rpm
（Max約969.2rpm）
最大入力トルク約195N・m
最大出力トルク約355N・mＭＫ－３０－２ＧＲ（Ｌ）
日下部電機動力30kw
１／２減速機
例）入力回転数800～1000rpmＭＳ－３０－１／３ＫＨ 動力30kw
１／３．０７６減速機
谷口減速機
１４５ＫＨ型１／３相当品ＭＳ－３０－３．５Ｍ 動力30kw
１／３．４８減速機
例）入力回転500/2000rpm
入力定格トルク約200Ｎ・ｍ
出力回転144/575prm
出力トルク約670N・mＭＳ－３０－１／１０ＫＨ 動力30kw
１／９．８減速機
谷口減速機
１４５ＫＨ型１／１０相当品ＭＳ－２３０ＧＳ２／１ 動力30kw
２倍増速機ＭＳＴ－３０－２．２３ 動力30kw
２．２３倍増速機
例）入力回転3600rpm
→出力回転8040rpmＭＳ－３０－３ＴＳ 動力30kw
３倍増速機
例）入力回転3333rpm
→出力回転9999rpmＭＳ－３０－２．６ＴＳＵ
※潤滑油冷却装置動力30kw
INVモーター
２．６倍増速機
例）定格トルク162N・m
入力回転3000rpm
→出力回転約7800rpmＭＳ－３０－６ＴＳ
クボタ動力30kw
６倍増速機
例）入力回転300rpm
→出力回転1800rpmＭＳ－３０－１２ＥＴ
エイテック動力30kw
１２倍増速機
例）定格トルク191N・m
最大入力回転数2500rpm
→最大出力回転30000rpm
最大入力トルク573N・mＭＳ－３０－２０ＥＴ
※潤滑油冷却装置
エイテック動力30kw
２０倍増速機
例）定格トルク191N・m
最大入力回転数2500rpm
→最大出力回転50000rpm
最大入力トルク573N・mＭＳＳ－２３０ＧＳ 動力30kw
２段変速機
①1.0 ②0.2ＭＳＮ－３０－２ 動力30kw
２段変速機
①1.0 ②0.25
例）入力回転700～Max6000rpm
最大出力トルク175rpm時
1200N・m（約22kw計算）ＭＳ－６５０ＧＳＣ
現在品質改良点検中動力30kw
６段変速機 電磁クラッチ付
L：①0.162 ②0.219 ③0.342
H：①0.473 ②0.640 ③1.000
型式名称 仕 様 ＭＳＨ－３５－３．１８６ 動力37kw
３．１８６倍増速機ＭＫ－３７－２ＧＲ（Ｌ）
日下部電機動力37kw
減速機ＭＭＳ－３７－１／１．７２
日下部電機動力37kw
ベクトルINVモーター
１／１．７２減速機
例）最大入力回転2100rpm
最小入力回転500rpm
最大入力トルク約710N・m
最小出力回転約291rpm
最小出力トルク約1220N・mＭＫ－３７－１．９６３ 動力37kw
１．９６３倍増速機
例）最大入力回転1800rpm
最大入力トルク236N・m
※図番BB-0529RT相当品ＭＳ－３７－３．５Ｍ 動力37kw
ベクトルINVモーター
１／３．４８減速機
例）入力回転500/2000rpm
入力定格トルク約240Ｎ・ｍ
出力回転144/575prm
出力トルク約820N・mＭＫ－３７－３．８－２ＧＲ（Ｌ）
日下部電機動力37kw
１／３．８減速機
出力軸２本ＭＳＭ－３７－１／５ 動力37kw
ベクトルINVモーター
１／５減速機
例）入力回転1500/max1800rpmＭＳ－３７－４．８ＴＢＫ 動力37kw
４．８１５倍増速機
例）入力回転1765rpm
→出力回転8500rpm
許容トルク200N・mＭＳ－１４５ＫＨ－１／５ 動力22kw～37kw
１／５．１８減速機
例）
許容入力回転1800～1000rpm
許容入力トルク約350N・m
谷口減速機
１４５ＫＨ型１／５相当品ＭＳＫ－３７－１０／１
コベルコ科研動力37kw
１０倍増速機
例）入力回転1800rpm
入力トルク193.2N・mＭＳ－３７－２０ＳＪ
※潤滑油冷却装置
千住金属工業動力37kw
２０倍増速機
例）定格トルク244N・m
最大出力トルク9.5N・m
最大入力回転1500rpm
→最大出力回転30000rpmＭＳ－３７－２３．４／１Ｄ 動力37kw
INVモーター
２３．４３倍増速機
例）入力回転約76rpm
入力トルク約4650N・mＭＳ－３７－３Ｋ
ケー・テック動力37kw
INVモーター
２段変速機
①0.25 N ②0.667
例）入力回転880～1800rpm
定格トルク199.2N・mＭＳ－４５０ＧＳ
金城工業動力37kw
４段変速機
①0.2510 ②0.4078
③0.6155 ④1.0000ＭＳＴ－２５０Ｋ 動力37kw
２段変速機
①1.0 ②2.0Ｍ－２５０ 新型
チェンジシャフト両軸動力37kw
２段変速機
①0.500 Ｎ ②1.000ＭＳＡ－３７－３３ 動力37kw
２段変速機
①3.0 ②0.333ＭＳ－３７－３ＬＡ－Ⅰ・Ⅱ 動力37kw
３段変速機
①1/1.61 ②1/1.31 ③1/1.00
①1/1.22 ②1/1.40 ③1/1.00ＭＳ－６５０ＧＳ－Ａ【標準】
現在品質改良点検中動力37kw
６段変速機
LF：①0.162 ②0.219 ③0.342
HF：①0.473 ②0.640 ③1.000
例）入力回転1500～1800rpm
最大入力トルク230N・mＭＳ－６２－１．６ＫＹＢ
カヤバ動力38kw
分配機
１．６倍増速
出力軸２軸
例）入力回転2500rpm
→出力回転4000rpm
入力トルク236N・m
出力トルク147.5N・m
慣性モーメント約0.42kg㎡
型式名称 仕 様 ＭＫ－４５－３．０－２ＧＲ（Ｌ）
日下部電機動力45kw
減速機ＭＳ－４５－１．８５７ＭＲ－Ｒ・Ｌ
モリマシナリー動力45kw
ベクトルINVモーター
１／１．８５７減速機
例）入力回転1500rpm
（Max1900rpm）
→出力回転約807.7rpm
（約1023.1rpm）
最大入力トルク約286.5N・m
最大出力トルク約532.1N・mＭＫ－４５－３．８－２ＧＲ（Ｌ）
日下部電機動力45kw
１／３．８減速機
出力軸２本
例）
入力回転1680rpm～1870rpmＭＫ－４５－１／４ 動力45kw
１／４減速機
例）
入力回転数420～2300rpm
→出力回転数105～575rpm
最大入力トルク約1023.21N・m
最大出力トルク約4092.85N・mＭＳＭ－４５－１／５ 動力45kw
ベクトルINVモーター
１／５減速機
例）
入力回転1500/max1800rpmＭＳＭ－４５－９ 動力45kw
１／９減速機
例）入力回転1800rpm
→出力回転200rpm
入力トルク238.62N・m
出力トルク2147.67N・mＭＳ－４５－３ 動力45kw
ベクトルINVモーター
３倍増速機
入出力軸平行
例）定格回転1500rpm
定格トルク286N・mＭＳＴ－４５－３ 上記と同じ
入出力軸一直線上ＭＳＨ－４５－４．６９４
北陸精機動力45kw
４．６９４倍増速機
例）入力回転250rpm
→出力回転1174rpmＭＳＨ－４５－６．９１５
北陸精機動力45kw
６．９１５倍増速機
例）入力回転167rpm
入力トルク約2883N・m
出力回転1155rpm
出力トルク約404N・mＭＳ－４５－８．７６／１ＹＳ
※潤滑油冷却装置
米倉製作所動力45kw
スピンドルモーター
８．７６倍増速機
チェンジシャフト両軸
例）入力回転1150rpm
→出力回転約10076rpm
入力トルク615N・m
出力トルク40N・mＭＳ－４５－２ＴＳ 動力45kw
２倍増速機
例）入力回転3600rpm
→出力回転7200rpm
型式名称 仕 様 ＭＳＴ－４７－１／１
日立造船動力47kw
1/1 入出力軸同方向回転ＭＳＨ－４９－２．４９９ 動力49kw
２．４９９倍増速機ＭＫＮ－５０－２
ヒューズ動力50kw
入力軸２本
①１．０
リミットスイッチ付ＭＫ－５５－３．０－２ＧＲ（Ｌ）
日下部電機動力55kw
減速機ＭＫ－５５－３．８－２ＧＲ（Ｌ）
日下部電機動力55kw
減速機ＭＳ－５５－１ＴＢＫ
国際計測器動力55kw
１／１等速機
※購買品リスト分は支給
例）トルク350N・m
回転数1500rpm
ギヤ許容トルク7000N・mＭＳ－５５－３ＴＢＫ
※潤滑油冷却装置
国際計測器動力55kw
サーボモーター1/5減速
３段変速機
①1.167 ②1.516 ③2.000
例）入力回転240rpm（Max300rpm）
入力トルク1750N・mＭＳ－５５－６ＴＣ
Ｖプーリー付560-D-6動力55kw
６段変速機
電磁クラッチ付
H：①0.473 ②0.717 ③1.056
L：①0.162 ②0.254 ③0.362
例）入力回転350rpm
伝達トルク1500N・mＭＳＫ－５５－１／３ＴＢＫ 動力55kw
１／２．９６直交減速機
安全率２以上
例）トルク437N・m 1200rpm時
入力回転360～1200rpm
→出力回転120～400rpm
出力トルク1312N・m 4001rpm時ＭＳ－５５－１．８５７ＭＲ 動力55kw
ベクトルINVモーター
１／１．８５７減速機
例）入力回転1500rpm
（Max1800rpm）
出力回転約807.7rpm
（Max約969.2rpm）
最大入力トルク約350N・m
最大出力トルク約650N・mＭＳ－５５－１／３ 動力55kw
１／３減速機
例）入力回転1100～1780rpm
定格トルク295N・mＭＳＨ－５５－１／５ 動力55kw
１／５減速機
例）出力回転350rpm
出力トルク1000N・m
連続運転時間5minＭＳ－５００－ＣＨ 動力55kw
１／９．７７８減速機
谷口減速機
５００ＣＨ型型１／１０相当品ＭＳ－５５－３／１Ｔ 動力55kw
３．０１倍増速機
例）入力回転3600rpm
出力回転約10850rpmＭＳ－５５－２／１Ｙ 動力55kw
エンジン
２倍増速機
例）入力回転約1800rpm
→出力回転約3600rpm
入力トルク約292N・m
出力トルク約146N・mＭＳＨ－５５－２．７７８
北陸精機動力55kw
２．７７８／１増速機
例）入力回転427.8rpm
→出力回転1188rpmＭＳＨ－５５－２．８１Ｆ 動力55kw
２．８１０／１増速機
例）入力回転427rpm
→出力回転1200rpmＭＳ－５５－３ 動力55kw
ベクトルINVモーター
３倍増速機 平行軸
例）定格回転1500rpm
定格トルク350N・mＭＳＴ－５５－３ 上記と同じ
一直線上ＭＳ－５５－３．５６ＳＳ 動力55kw
INVモーター
３．５６倍増速機
例）入力回転1775rpm
出力回転6319rpm
定格トルク約280N・m
出力トルク約71.8N・mＭＳ－５５－６ＴＫ
東海テクノ動力55kw
６倍増速機
例）定格回転1500rpm
→出力回転9000rpm
定格トルク300N・m
出力トルク50N・mＭＳＨ－５５－７．３１ 動力55kw
７．３１倍増速機
例）入力回転160rpm
→出力回転1170rpm
入力トルク約3678N・m
出力トルク約496N・mＭＳＭ－５５－２ 動力55kw
２段変速機
①0.667 ②1.0
例）入力トルク875N・mＭＳ－２５２－３ＴＢＫ
※潤滑油冷却装置
国際計測器動力55kw
３段変速機
①2.000 ②1.516 ③1.167
例）動力55kw用
サーボモーター 1/5減速
入力回転240rpm（Max300rpm）
入力トルク10000N・m
※（ポンプ、オイルチラー、
ラインフィルター）支給ＭＳ－２６２－１ＴＢＫ
※潤滑油冷却装置
国際計測器＊＊＊
等速機ＳＫＹ－２００８ 動力55kw
２段変速機
①1.0 ②0.2
例）入力回転1500～1800rpmＭＳ－３５５ＧＳ 動力55kw
３段変速機
①0.977 ②0.450 ③0.673ＭＳ－３５５ＧＳ－Ａ 動力55kw
３段変速機
③1.000 ①0.706 ②0.891
イズミ技研ＳＫ－７５相当品ＭＳ－６７５ＧＳ 動力37kw～55kw
６段変速機
L：①0.162 ②0.245 ③0.362
H：①0.448 ②0.679 ③1.000
例）入力回転1500rpm以上で
75kw相当品
入力回転1000～1500rpm未満で
55kw相当品
型式名称 仕 様 ＭＳ－１５２－３０ＫＤ 動力60kw
１／３０．０８減速機
例）入力回転3000rpm
→出力回転100rpm
入力トルク100N・m（31Kw相当）
出力トルク14500N・m（152kw相当）ＭＭ－６８－４ＳＰ 動力68kw
１／４．１４減速機
例）入力回転約1800rpm
→出力回転約434.8rpm
入力トルク約363N・m
出力トルク1386N・mＭＫ－７５－３．０－２ＧＲ（Ｌ）
日下部電機動力75kw
減速機ＭＫ－７５－３．８－２ＧＲ（Ｌ）
日下部電機動力75kw
減速機ＭＳＴ－７５－１／１．３
東洋機械動力75kw
１／１．３減速機
例）定格トルク409N・m
入力回転1000～1750rpm
→出力回転800～1350rpmＭＳ－７５－１／３ 動力75kw
１／３減速機
例）入力回転800～1780rpm
定格トルク402N・mＭＭＳ－７５－１／３．２ 動力75kw
１／３．２減速機
例）入力回転1750rpm
出力トルク約410N・m
出力回転約533rpm
出力トルク約1350N・mＭＭＳ－７５－１／３．２４
減速機ベース、その他 一式
三井Ｅ＆Ｓ造船動力75kw
１／３．２４減速機ＭＭＳ－７５－１／３．９
減速機ベース、その他
三国エンジニアリング動力75kw
１／３．９減速機 【１式：２台】
例）入力回転1750rpm
→出力回転450rpmＭＳ－７５－１．４３／１ＨＴＣ
※潤滑油冷却装置動力75kw
１．４３２／１倍増速機
例）入力回転3150rpm
→出力回転4500rpm
入力トルク約230N・m
出力トルク約160N・mＭＳＷ－７５－２／１
昭和風力機械動力75kw
１．９６倍
上塗りなし
例）入力回転1750rpm
→出力回転3570rpm
出力軸トルク約200N・mＭＳＨ－７５－５．３３８ 動力75kw
５．３３８倍増速機
例）入力回転218prm
→出力回転1163prm
入力トルク約3680N・m
出力トルク約670N・mＭＳ－７８－１／３Ｆ 動力78kw
１／２．９５減速機
例）入力回転3600prm
→出力回転約1219prm
入力トルク約207N・m
出力トルク約611N・mＭＳ－９０－１ 動力90kw
１／１．８３減速機
例）入力回転1465rpm
→出力回転約800rpm
最大許容入力トルク587N・mＭＭＳ－９０－１／３．６１ 動力90kw
１／３．６１減速機 【１式：２台】ＭＫ－９０－３．０－２ＧＬ 動力90kw
１／３．０減速機【出力軸２本】
例）入力回転1800rpmＭＳ－９０－１／２０ＹＭ 動力90kw
１／２０．２５減速機
例）入力回転1500rpm
→出力回転約74rpm
入力トルク約573N・m
出力トルク約116151N・mＭＳＭ－９０－１／２５ 動力90kw
１／２５減速機
例）起動トルク150％
入力回転回転1750rpmＭＳＭ－９０－２．０８ 動力90kw
２．０８倍増速機
例）入力回転3600rpm
→出力回転7488rpm
入力トルク約239N・m
出力トルク約115N・mＭＳ－９０－２ 動力90kw
２段変速機
①0.341 ②0.546
例）入力回転1465rpm
最大許容入力トルク587N・mＭＳ－９０－２ＴＹＴ 動力90kw
２段変速機
①0.1439 Ｎ ②0.2842ＭＳ－１２０－３ 動力90kw
３段変速機
L：0.400 M：0.694 H：1.049
型式名称 仕 様 ＭＳ－１００－１／３ＩＥ
予備品：ベアリング４種 付
石川エナジーリサーチ＊＊＊
１／３．１５８減速機
例）最大入力トルク
（１軸あたり）68N・m
最大入力回転数8000rpm
最大伝達トルク386.5N・m
最大出力100ｋｗＭＳ－１０５－２．２５ＳＭ
※潤滑油冷却装置動力105kw
２．２５倍増速機
例）最大入力回転20000rpm
→最大出力回転45000rpm
最大許容入力トルク200N・m
（0～5000rpm時）
最大許容出力トルク85N・m
（0～11250rpm時）ＭＳＭ－１０６－１／１ 動力106kw
等速機 ※出力軸2本
例）入出力同回転方向
歯車縦配列
入力回転3400rpm
最大入力トルク300N・m
歯車歯研歯先修正
（高速回転のため）ＭＳＭ－１０６－２Ｓ 動力106kw
等速機 ２段切替
※出力軸2本ＭＳ－ＴＡ３７－１６００／４００
東海アルミ箔動力110kw
１／７．５減速機ＭＳ－１１０－１．３ＴＭ
※潤滑油冷却装置動力110kw
１．３４５倍増速機ＭＳ－１１０－２／１Ｙ 動力110kw
２倍増速機
例）入力回転約1800rpm
→出力回転約3600rpm
入力トルク約583N・m
出力トルク約291N・mＭＳＳ－１１０－４／１
※潤滑油冷却装置
住友重機械プロセス機器動力110kw
４倍増速機
例）入力回転180～1800rpm
→出力回転720～7200rpm
入力トルク約590N・mＭＳＨ－１１０－４．５７１／１
北陸精機動力110kw
４．５７１倍増速機ＭＳＨ－１１０－５．４４４ 動力110kw
５．４４４倍増速機
例）入力回転212rpm
→出力回転1154rpm
入力トルク5550N・m
出力トルク980N・mＭＳ－１１０－２ 動力110kw
２段変速機
リミットスイット付
①1.000 ②0.615ＭＳＴ－１１０－２ 動力110kw
２段変速機
リミットスイット付
①0.75 ②1.00ＭＳＳＴ－１１０－２Ｈ 動力110kw
２段変速機
①0.75 ②1.00ＭＳＳ－１１０－２Ｈ
住友精密工業動力110kw
２段変速機
①2.0 ②1.0ＭＳＭ－６１１０ＧＳ
※20231120動力110kw
６段変速機
例）入力回転1450rpmとした場合
L1：0.162 L2：0.245 L3：0.362
H1：0.448 H2：0.679 H3：1.000ＭＳ－１２０－４ＲＲ
※潤滑油冷却装置
（連続運転１時間以上）動力120kw
４倍増速機
例）入力回転3000rpm
→出力回転12000rpm
出力トルク250N・m
出力トルク約65N・mＭＳ－１２５－１／４
轟産業動力125kw
１／４減速機
例）入力回転2000rpm
→出力回転500rpm
入力トルク約600N・m
出力トルク約2400N・mＭＳ－２－１２５ＮＳＴ
※潤滑油冷却装置動力125kw
２段変速機
①1.0 ②2.0
例）最大入力回転8000rpm
→最大出力回転16000rpm
最大入力トルク147N・mＭＳ－１３２－１．４ＭＭ 動力132kw
１／１．４減速機
例）入力回転1200/1800rpm
→出力回転857/1286rpm
入力トルク約1050N・m
出力トルク約1470N・mＭＳ－１３２－１／１１．２ＴＥ 動力132kw
1/11.359減速機
例）最大入力回転1200rpm
最大許容入力トルク5253N・mＭＳ－１３２－２／１ 動力132kw
２倍増速機
例）
入力軸回転1550rpm～2500rpm
入力Maxトルク500N・mＭＳ－１３２－２Ｚ 動力132kw
２段変速機
①0.667 ②1.000
例）入力軸回転800rpm
入力トルク1260N・mＭＳ－１３２－２ＭＭ 動力132kw
２段変速機
①1.000 Ｎ ②0.667
例）入力回転1200/1800rpm
→出力回転800/1800rpm
入力トルク約1050N・m
出力トルク約1580N・mＭＳ－１３２－２ＴＥ 動力132kw
２段変速機
①1.0 ②0.2 切替
例）最大入力回転1200rpm
最大許容入力トルク1050N・mＭＳＹ－１４０－５．６／１ 動力140kw
５．６９８倍増速機
例）入力回転214rpm
→出力回転1219rpm
型式名称 仕 様 ＭＳ－１５０ＴＭ 動力150kw
等速機
例）最高回転数3000min-1
最大トルク2000N・m
（900min-1以下）ＭＳ－５－３０Ｄ 動力150kw
３０．２倍増速機
例）最大入力回転500rpm
最大入力トルク320N・mＭＳ－２４０ＲＡ－ＴＡ 動力150kw 6P 400V
３段変速機
M：0.8378 N L：0.7 H：1.000ＭＳ－１６０－２ 動力160kw
定格トルクモーター
２段変速機
①0.5 ②1.0
例）最大入力回転数1400rpm
入力トルク1330N・m（1150rpm）ＭＳ－１７０－１／４ 動力225PS
ディーゼルエンジン
１／４減速機
例）入力回転1800rpm
→出力回転450rpmＭＳ－１８０－２ＨＡ
※潤滑油冷却装置動力180kw
２倍増速機
例）4500rpm時
最大トルク380N・m
最大入力回転8000rpm
出力回転16000rpmＭＳＭ－２００ 動力199kw
１／１等速機
例）入力回転1217rpm
→出力回転1217rpm
入力トルク934N・m
出力トルク934N・mＭＳ－１７８－０２－２ＴＰ 動力202kw
エンジン
２段変速機 ※出力軸２
①1.0588 Ｎ ②1.6875
例）最大入力回転2050rpm
定格トルク1171N・mＭＳＫ－２０９－１．３３３ 動力209kw
エンジン
１．３３３増速機
入出力軸一直線上
例）入力回転1800rpm
入力トルク1108N・m
出力回転2400rpmＭＳ－２１６－１ＫＯ 動力216kw
例）
トルク400N・m 5200rpm時
トルク280N・m 8000rpm時ＭＳ－２２０ＧＳ－ＦＤ 動力220kw
１／２減速機
例）入力回転1200rpm
→出力回転600rpm
入力トルク1751.6N・m
出力トルク約3357.2N・mＭＳＰ－２２０ＧＳ
ポーラステクノ動力220kw
２段変速機
①2.0 ②0.5ＭＳ－Ｋ２３５－２／１
コベルコ科研動力235kw
２倍増速機
例）入力回転8000rpm
入力トルク約280N・m
出力回転16000rpmＭＳ－２４７－３．３４ＫＫ 動力247kw
３．３４倍増速機
※入出力回転同じ
条件1）入力回転3000rpm
→出力回転10020rpm
入力トルク788N・m
出力トルク213N・m
条件2）入力回転2400rpm
→出力回転8016rpm
入力トルク985N・m
出力トルク266N・mＭＳ－２５０－１／５ＹＡ
※潤滑油冷却装置動力250kw
１／５減速機
例）入力回転1750rpm
→出力回転350rpm
入力トルク1360N・m
出力トルク6800N・mＭＳＳ－２６０－３
住友精密工業動力260kw
３段変速機
①1.0 ②1.5 ③2.0ＭＳ－１／１．７２－ＵＭ 動力265kw
１／１．７２減速機
例）最大入力回転1200rpm
→最大出力回転約686rpm
入力トルク2109N・m
概算オイル量約56LＭＳＹ－２８３－１．５２ 動力283kw
１．５２倍増速機
例）入力回転400～2500rpm
→出力回転600～3800rpm
最大入力トルク2250N・m
（1200rpm時）
出力トルク1500N・m
（出力1200rpm時）ＭＳＹ－２８３－１．３６ 動力288kw
１．３６倍増速機
例）
入力回転400rpm～2675rpm
最大入力トルク1545N・m
（1800rpm時）
出力回転540rpm～3600rpm
最大出力トルク1150N・m
（出力2400rpm時）ＭＳ－３００－１／２．５ＴＫ 動力300kw
１／２．５減速機
例）入力回転約2000rpm
→出力回転8000rpm
連続定格入力トルク約1432N・m
（0～2000rpm）
出力トルク約3582N・mＭＳ－３００－２．８１／１Ｄ
※潤滑油冷却装置動力300kw 2P
防爆モートル
２．８１倍増速機
例）入力回転3600rpm
入力トルク約800N・m
例）入力回転3600rpm
入力トルク約800N・mＭＳ－３００－１．５ＡＧ
※潤滑油冷却装置動力300kw
１．５倍増速機
例）最大入力回転8000rpm
→最大出力回転12000rpm
最大入力トルク358N・mＭＳ－３００－２ＨＮ－２
※潤滑油冷却装置動力300kw
２倍増速機
例）許容入力回転8000rpm
→出力回転16000rpm
許容入力トルク800N・m
出力トルク約400N・mＭＳＭ－３５６－１．７６９／１ 動力356kw
船舶ディーゼルエンジン
最高出力約356kw（485PS）
１．７６９／１増速機
例）入力回転2300rpm
→出力回転4069rpmＭＳ－３６５－３ＳＳＫ 動力367kw
３段変速機
①2/5 ②2/3 ③1/1
例）入力回転3500rpm
入力トルク1000N・m
出力トルク1800N・m(max)ＭＳＮ－５００－１／１ ＊＊＊
等速機
例）入力軸
250kw×2本 3000rpm
出力軸
500kw×1本 3000rpmＭＳ－５５０－２．６
※潤滑油冷却装置動力550kw
２．６５倍増速機
例）定格トルク3000N・m
出力トルク1140N・m
入力回転1800rpm
→出力回転4770rpmＭＳ－５６０－２／１Ｙ 動力560kw
２倍増速機
例）入力回転455rpm
→出力回転910rpmＭＳ－８００－４．３３ＴＫ 動力1000kw
４．３３４倍増速機
※出力軸２本
例）入力回転270rpm
→出力回転1170rpm
最大入力トルク28.3N・mＭＳ－１０００－３Ｓ－ＴＫ 動力1000kw
増速機
※出力軸３本ＭＳ－１２００－１．４ＭＨ 動力1200kw
１．４倍増速機
例）入力軸回転10000rpm
入力トルク約1146N・m
出力軸回転14000
出力トルク約819N・m
型式名称 仕 様 ＭＳ－Ｄ－ＧＥＡＲＢＯＸ
ＭＳ－Ｒ－ＧＥＡＲＢＯＸ
ジェイテクト＊＊＊
等速機 オイルバス仕様
支給品アリ（支給品リスト）ＭＳＯ－５００－４Ｐ
オイルチラー付
オーエスシステム＊＊＊ １０Ｋ１ＡＢ－Ｒ０１Ｌ
20130304
マルヤスエンジニアリング＊＊＊
多軸ＫＰＺ－１０
梶原工業＊＊＊ アルミ減速機 ＊＊＊
瀬戸内養殖機械仕様ギヤ

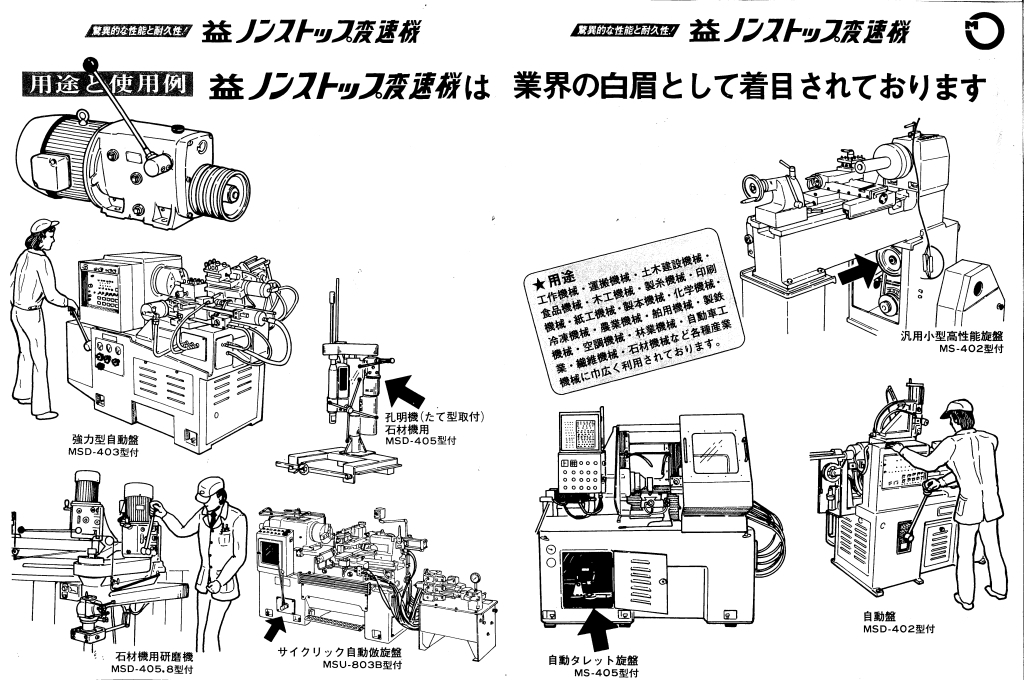

型式名称 仕 様 ＭＳＤ－４０２【標準】
ＶプーリーなしΦ127×A×4SF-PRV 1.5kw 4P 200V
50Hz：
①300rpm ②490rpm
③760rpm ④1220rpm
60Hz：
①360rpm ②590rpm
③910rpm ④1460rpm
サン精機
ＳＨＭ－０２－４Ｍ型相当品ＭＳＤ－４０５【標準】
ＶプーリーなしΦ140×B×4SF-PRV 3.7kw 4P 200V
50Hz：
①328rpm ②572rpm
③929rpm ④1307rpm
60Hz：
①390rpm ②680rpm
③11061rpm ④1556rpm
ギヤ比
①0.223 ②0.389
③0.632 ④0.989
サン精機ＳＨＭ－０５－４Ｍ型相当品ＭＳＤ－４０５－Ａ
ツガミ
Ｖプーリーなし50Hz：Φ161×B×460Hz：Φ136×B×4上記と同じ
※レベルゲージ鉄製ＭＳＤ－４０５－Ｄ
梶原工業
ＶプーリーなしΦ140×B×4上記と同じ
※オイルゲージ（鉄製）
および排油口は左右両側取付ＭＳＤ－４０８【標準】
ＶプーリーなしΦ140×B×4SF-PRV 5.5kw 4P 200V
50Hz：
①323rpm ②564rpm
③916rpm ④1289rpm
60Hz：
①390rpm ②680rpm
③1106rpm ④1556rpm
ギヤ比
①0.223 ②0.389
③0.632 ④0.889
サン精機ＳＨＭ－０８－４Ｍ型相当品ＭＳＤ－４０８－Ｅ
ツガミ
Ｖプーリーなし50Hz：Φ161×B×450Hz：Φ161×B×4上記と同じ ＭＳＤ－４１０【標準】
ＶプーリーなしΦ180×B×4SF-PRV 7.5kw 4P 200V
50Hz：
①326rpm ②512rpm
③798rpm ④1226rpm
60Hz：
①389rpm ②608rpm
③950rpm ④1459rpm
ギヤ比
①0.222 ②0.347
③0.543 ④0.834
サン精機ＳＨＭ－１０－４Ｍ型相当品ＭＳＤ－４１０－Ａ
梶原工業
Ｖプーリー付
Φ180×B×4上記と同じ
※オイルゲージ（鉄製）
および排油口は左右両側取付ＭＳＤ－４１０－Ｉ
ニッセー
Ｖプーリーなし上記と同じ
※チェンジレバー特殊、補助軸付ＭＳＤ－４１５【標準】
ＶプーリーなしΦ205×C×4SF-PRV 11kw 4P 200V
50Hz：
①326rpm ②509rpm
③796rpm ④1222rpm
60Hz：
①391rpm ②612rpm
③956rpm ④1468rpm
サン精機ＳＨＭ－１５－４Ｍ型相当品ＭＳＤ－４１５－Ａ
Ｖプーリー付
Φ203.2×C×4SF-PRV 11kw 6P 200V
50Hz：
①215rpm ②336rpm
③525rpm ④806rpm
60Hz：
①259rpm ②405rpm
③634rpm ④973rpm
ターミナルボックス上側、
（オイルゲージ・ドレン）は左右取付ＭＳＤ－４２０【標準】
ＶプーリーなしΦ203.2×C×4SF-PRV 15kw 4P 200V
50Hz：
①322rpm ②504rpm
③788rpm ④1209rpm
60Hz：
①379rpm ②608rpm
③951rpm ④1459rpm
型式名称 仕 様 ＭＭ－１０３
現在品質改良点検中動力0.75kw
正逆切替
※入出力軸は左右どちらでも使用可ＭＭ－１０３
アルミ仕様
現在品質改良点検中動力0.75kw
正逆切替
例）入出力回転数600～3000rpm
入出力許容トルク約35N・m
入出力は左右どちらでも使用できますＭＭ－１０３特型
アルミ仕様
現在品質改良点検中動力0.75kw
正逆切替
※特型：入力軸軸端３２、出力軸軸端２２ＭＭ－１０３－Ａ
アルミ仕様
現在品質改良中動力0.75kw
正逆切替ＭＭ－３０３ 動力0.75kw
正２段、逆１段ＭＳＴ－３０２Ｇ
大一テクノ動力0.75kw
正逆切替
３段変速
正転
①0.2255 ②0.4735 ③0.7175
逆転
①0.3333 ②0.7111 ③1.0606ＭＭ－１０５ 動力3.7kw～5.5kw
正逆切替ＭＳ－３０５Ｇ 動力3.7kw
正逆切替
３段変速
正転
①0.3295 ②0.5748 ③0.9344
逆転
①0.2727 ②0.4757 ③0.7733ＭＳ－３０５Ｇ
タテ仕様上記と同じ ＭＭ－１２５Ｂ 動力5.5kw～7.5kw
正逆切替
入出力は左右どちらでも使用できますＭＭ－１２５ 動力15kw～25kw
正逆切替
入出力は左右どちらでも使用できますＭＭ－２４．３－１０ＳＰ 動力24.3kw
正逆切替
１／１０．１８減速機
例）入力回転1600rpm
→出力回転157.2rpm
入力トルク約145N・m
出力トルク約1393N・mＭＭ－１５０ 動力37kw
正逆切替
例）最大入力回転1800rpm
最大入力トルク700N・m
入出力は左右どちらでも使用できますＭＭ－１５０－Ａ
サイカワ動力37kw
正逆切替
減速比：1
例）最高入力回転1800rpm
最低入力回転1200rpm
最大入力トルク700N・mＭＭ－６８－４ＳＰ 動力68kw
正逆切替
１／４．１４減速機
例）入力回転1800rpm
→出力回転434.8rpm
入力トルク約363N・m
出力トルク約1386N・m
※外形図（PDF）は最上部の動力別機種一覧からご確認下さい。
- 他社製品の相当品
- 他社製品の正転・逆転の切替機の相当品につきましては、詳細仕様・外形図等をお送りいただければ、製作可能かどうか検討させていただきます。
■他社ウォーム減速機１
■他社ウォーム減速機２ - 上記掲載以外の製品について
- ※上記型式以外にも多数の減速機・増速機・変速機・正逆切替が御座いますので、お客様が求められる仕様をお知らせいただければご希望に合った機種を選定させていただきます。
お気軽にご連絡下さい。
